Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Zajišťovací úhelník |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 2 |
| Povinné údaje: | |
| Měřit v terénu: | Pro mapování obvykle neměřit. Pro G-DSPS měřit rozchodkou v ose koleje, výškově v nepřevýšeném kolejnicovém pásu. |
| DM: | 10381 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | Plot1  |
| Referenční bod staničení: | |
| Poznámka: | Zajištěný úsek koleje přetáhnout touto linií v souběhu s osou koleje. |

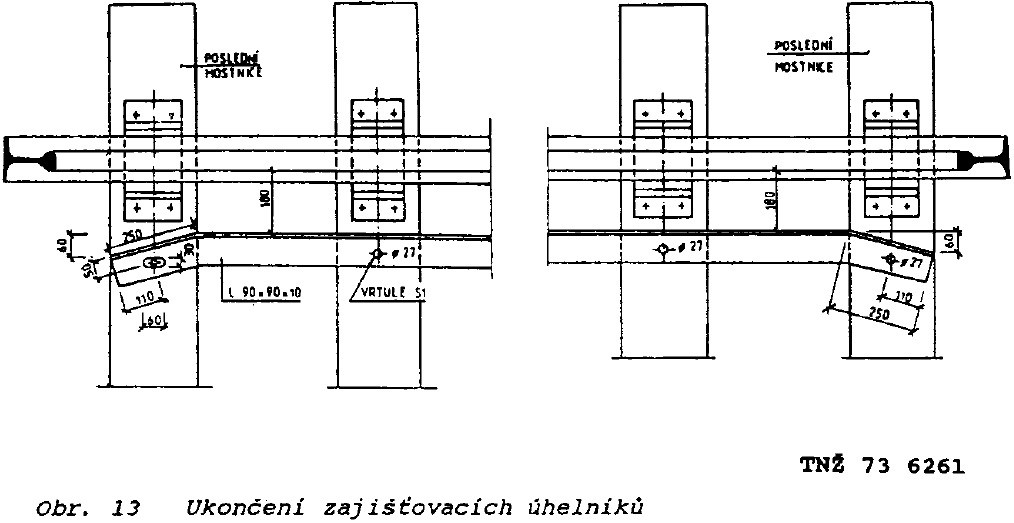

| Pomocné: | Zajišťovací úhelníky zajišťují polohu centricky uložených mostnic po délce nosné konstrukce, nejsou-li na konstrukci pojistné úhelníky (PÚ). Zajišťovací úhelníky nemají funkci PÚ. Zajišťovací úhelníky jsou velmi podobné pojistným úhelníkům, ale jsou přišroubované jen jedním šroubem a končí na krajích mostu (krajních mostnicích) s lehkým přihnutím o 6 cm k ose koleje (viz obrázek z TNŽ 73 6261). |

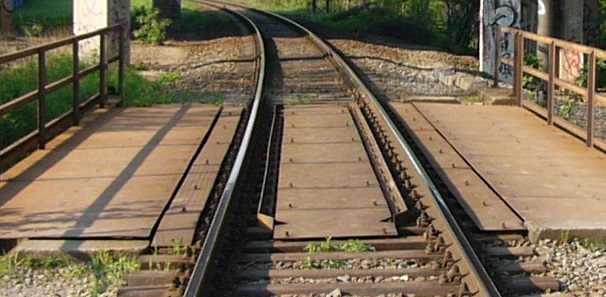

| Fotografie: | Zakreslení: |
 |
Všechny fotografie:
