Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Magnetická značka, snímač čtecího zařízení |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Měřit rozchodkou v ose koleje, výškově v nepřevýšeném kolejnicovém pásu. |
| DM: | 10087 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | C653  |
| Referenční bod staničení: | průmět středu objektu do osy koleje |
| Poznámka: | Obecný prvek, který nesmí být použit na předměty měření, které mají samostatný DM. Vykreslit v ose koleje dle skutečné polohy, natočit značku podle skutečné polohy snímače. Nezaměňovat s objekty spadajícími pod DM 10104 a 10393 (balízy), sloužící pro vlakový zabezpečovač. |
| Pomocné: | Magnetické značky slouží k upřesnění polohy měřících vozů železničního svršku a umísťují se v koleji na hranicích definičních úseků. (S3, díl XIII) Tento DM může být použit pro zakreslení diagnostiky mostu, pokud je to potřeba (obvykle je zařízení pro sledování mostu umístěno jen dočasně a neměří se) - viz pomocný soubor "Obvykle se neměří". |

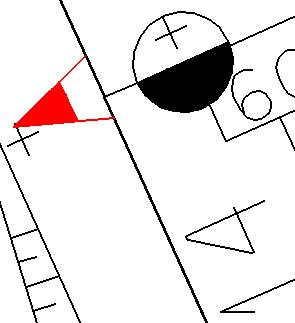

| Fotografie: | Zakreslení: |
 |  |
