| Název: | Šachta drát.vedení ZZ |
| Typ: | Kabelové vedení 25-36 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Číslo/popis šachty (je-li). Pro G-DSPS kótovat podle požadavku objednavatele. |
| Měřit v terénu: | Měřit střed poklopu. Obvod velké šachty (šířka nebo délka větší než 2m) měřit ještě i lomovými body. Pro G-DSPS měřit i dno šachet. |
| DM: | 40073 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 28 - Zabezpečovací vedení podzemní |
| Značka: | C708  |
| Referenční bod staničení: | střed poklopu
|

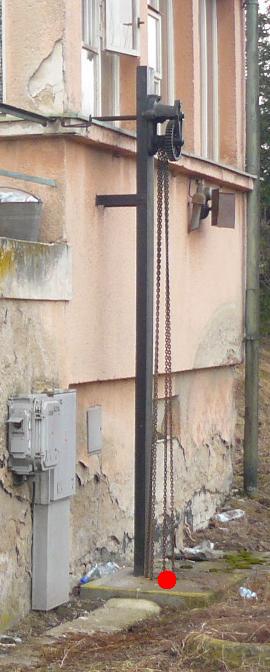

| Poznámka: | Obvod velké šachty (šířka nebo délka větší než 2m) kreslit pomocí DM 40238 "Kabelový objekt ZZ-hrana". Pohon mech.závor vycházející ze stavědla se měří v místě vstupu řetězu do šachty a kreslí jako DM 40073. |
| Pomocné: | Podrobnosti k měření kab.šachet viz pomocný soubor "Rozbor měření kabelů a kab.objektů". |
