Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Kolejnicový mazník |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Měřit rozchodkou v ose koleje, výškově v nepřevýšeném kolejnicovém pásu. |
| DM: | 10083 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | C679  |
| Referenční bod staničení: | průmět středu objektu do osy koleje |
| Poznámka: | Vykreslit v ose koleje, natočit značku zobáčkem podle skutečné polohy mazníku (to znamená: je-li mazník vpravo od osy koleje, natočit zobáček vpravo od osy koleje). |

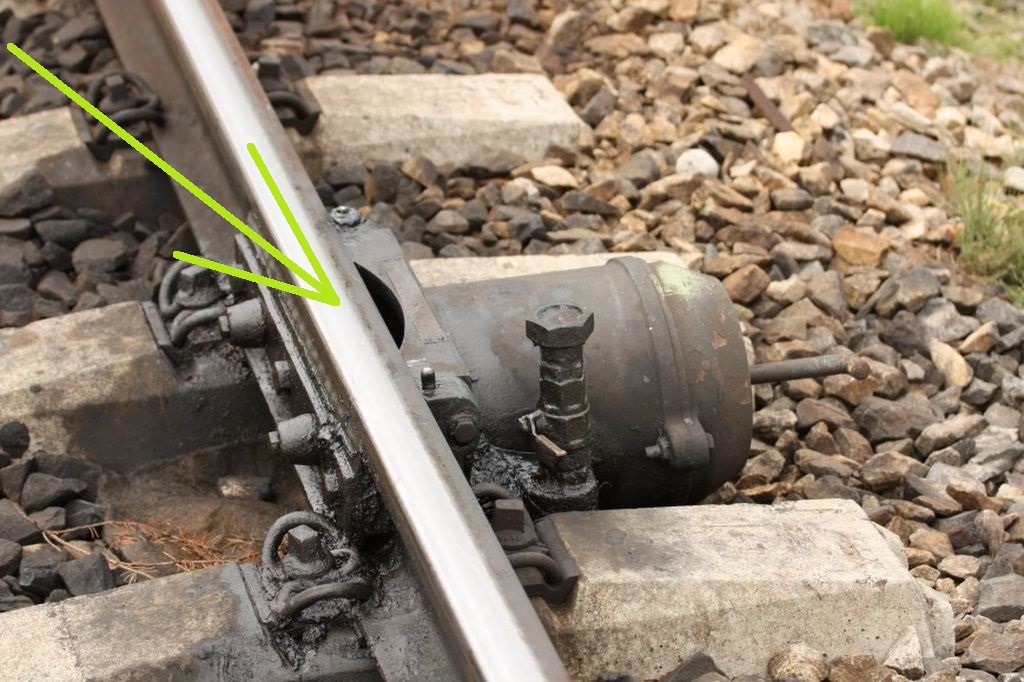

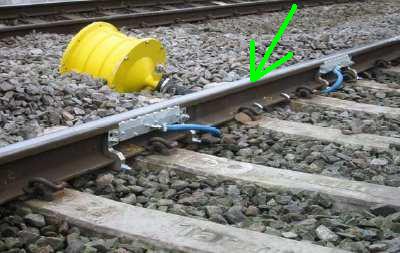

| Pomocné: | Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu". Existuje více typů mazníků, které zatím nemáme vyfocené. Některé typy mazníku (např.CL-E1) potřebují přívod elektřiny - buď ze sítě, nebo ze solárního systému. |
| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
