Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Kabelová skříň silového vedení |
| Typ: | Kabelové vedení 25-36 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Přednostně uvést popis napsaný na objektu. Pokud popis není, použít obecné zkratky, např. "k.s." nebo "r.s.". |

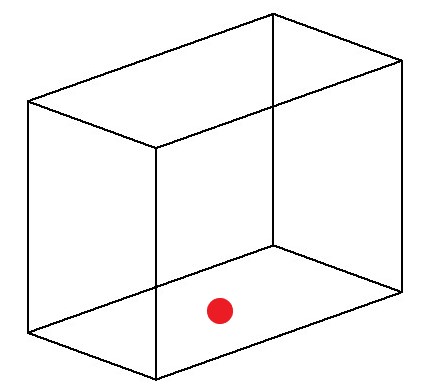

| Měřit v terénu: | Měřit jedním bodem středem, výškově na soklu/terénu. (Délka ani šířka skříně nepřesahuje 2,0 m.) |
| DM: | 40016 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 25 - silová zařízení a vedení nadzemní |
| Značka: | C202  |
| Referenční bod staničení: | odkaz-kab_objekt.pdf |

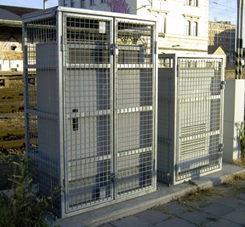

| Poznámka: | Přesahuje-li délka nebo šířka kabelové skříně 2,0 m, změřit obvodem, výškově na soklu/terénu. Podrobnosti viz pomocný soubor "Rozbor měření kabelů a kab.objektů". Skříň v drátěné kleci - pokud je délka nebo šířka klece větší než 2,0 m, zaměřit navíc klec obvodem v úrovni soklu/terénu a kreslit drátěným plotem. Tento DM je určen hlavně pro G-DSPS, v mapování se používá pro objekty s popisem, uvedeným v pomocném souboru "Popis kab.objektů", a pro objekty jednoznačně přiřazené elektrikářům. Možné zkratky: DOOZ, KR, KS, KS VO, KS-NN, KS NN, NN, OV, RE, REOV, RS, RSO, RVO, VO, ZS, ... |
| Pomocné: | Tento DM se používá i pro rozvaděč elektro. |

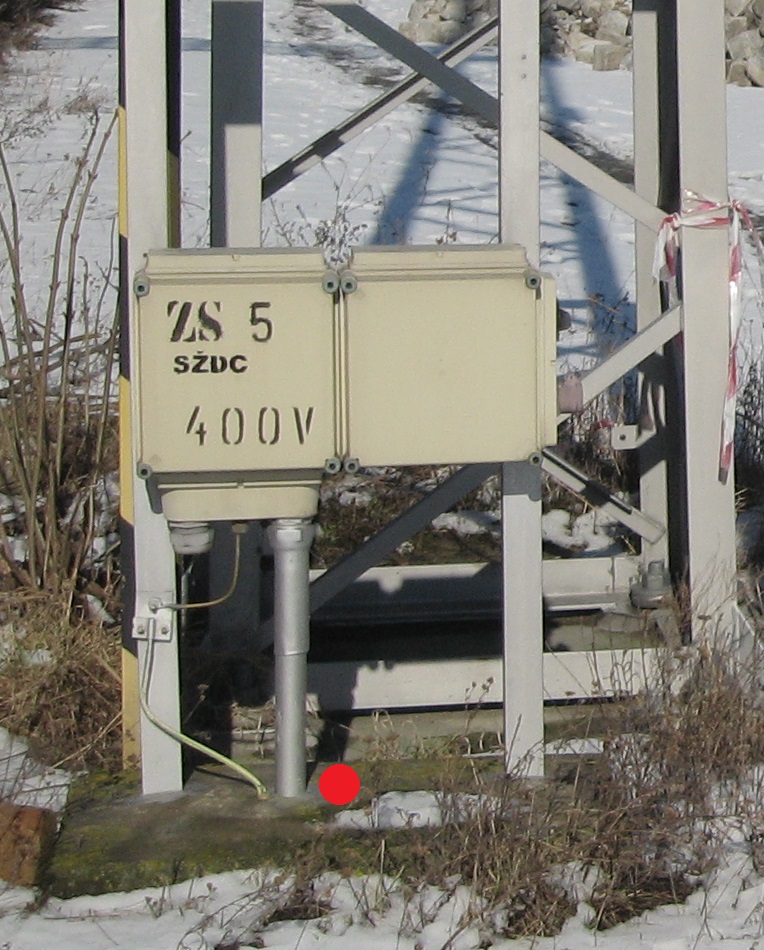

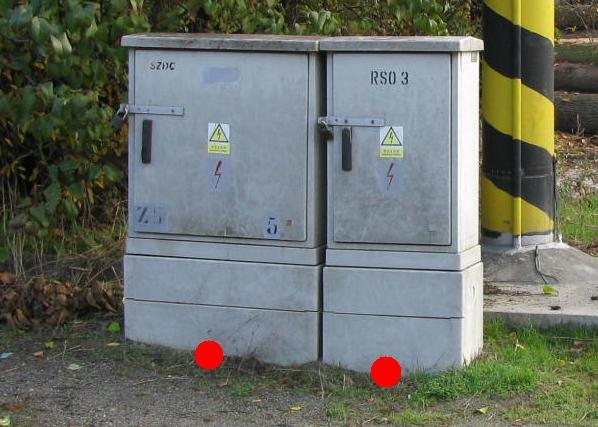

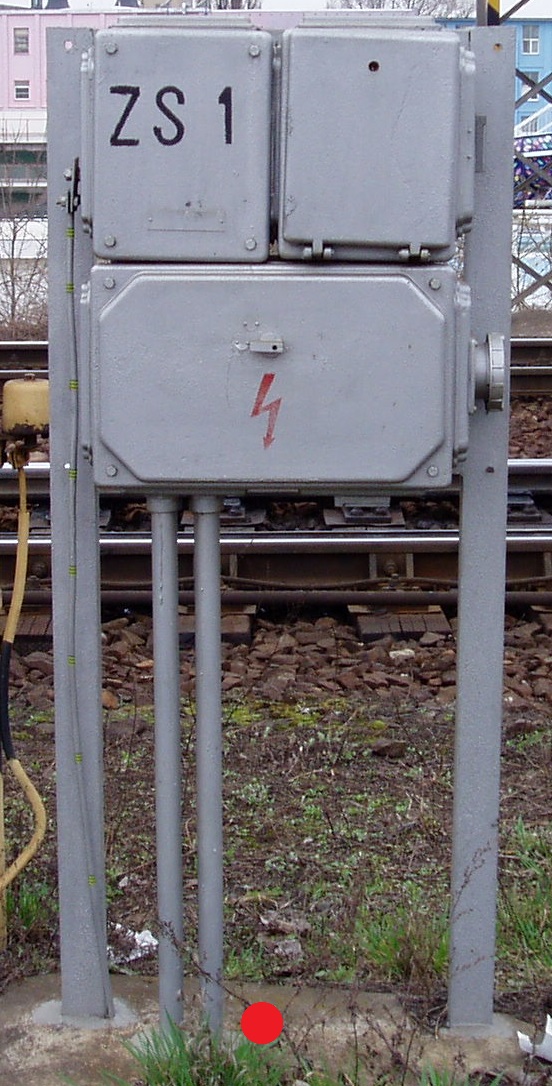

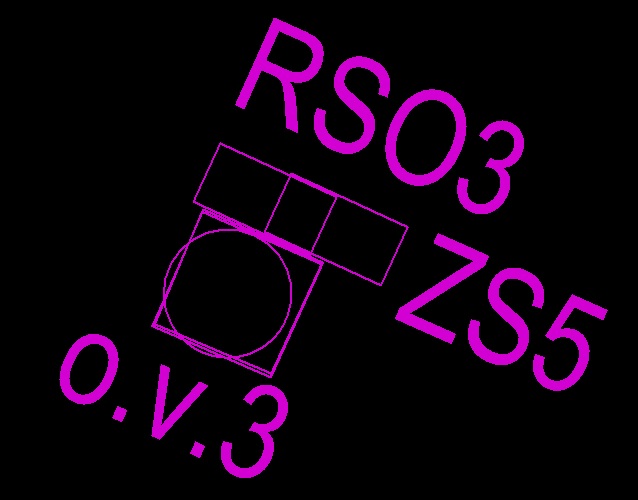

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
