| Název: | Protihluková stěna plná |
| Typ: | Stavby a centroidy 23-24 |
| Kilometráž: | Ne |
| Priorita: | 1 |

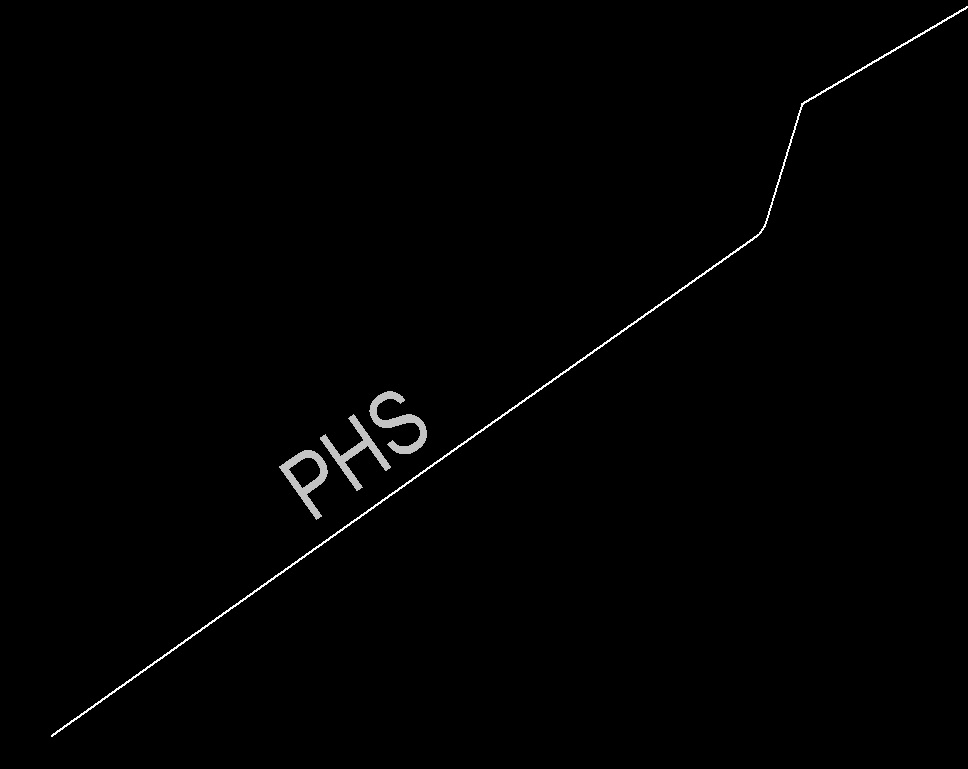

| Povinné údaje: | Linii je možno popsat textem "PHS". |

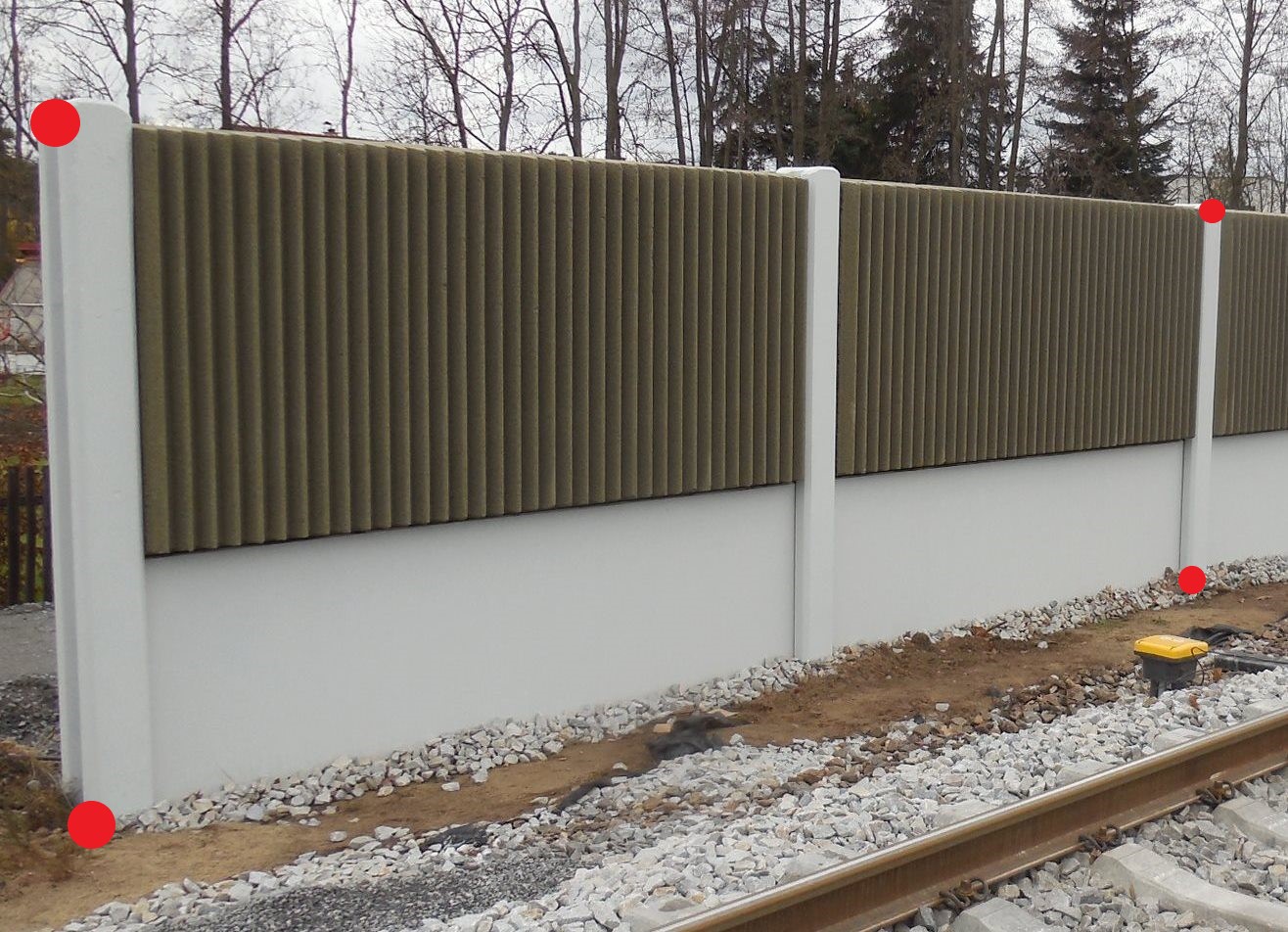

| Měřit v terénu: | Zaměřit lomové body v úrovni terénu, lícem ke koleji. V místě každého spodního bodu je potřeba zaměřit/dopočítat bod na horní hraně PHS. V místě výškového skoku (od 30 cm) budou nahoře dva body. |
| DM: | 30036 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 23 - stavby |
| Značka: | Line1  |
| Referenční bod staničení: | bod na začátku a na konci
|

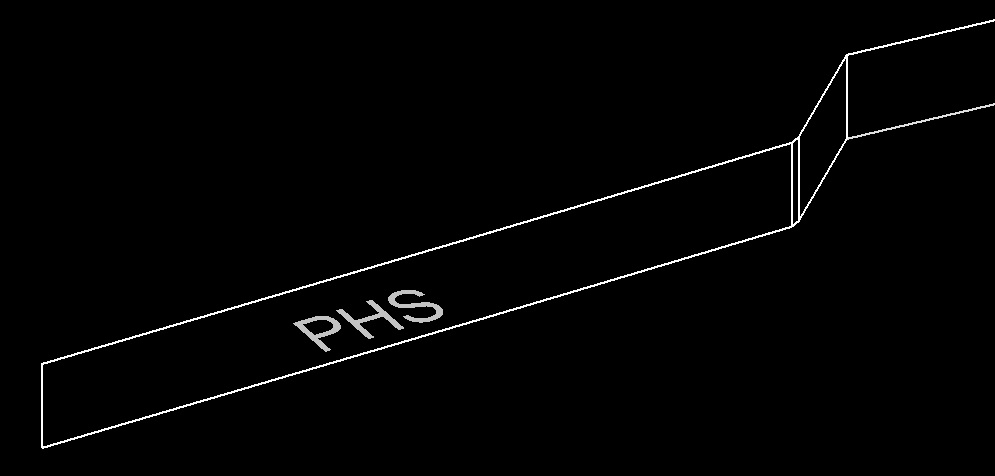

| Poznámka: | U protihlukových zdí měřit nejen spodek, ale také vrch zdí (zohledňovat výškové skoky větší než 30 cm), kreslit spodek, boky i vrch linií příslušné protihlukové stěny (výsledkem je obvod v prostoru, který může být poskládán z lomených čar nebo úseček podle potřeby kresliče). |
| Pomocné: | Používaná zkratka pro protihlukovou stěnu: PHS |
