Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Vykreslení příhradové konstrukce, ocelové stavby |
| Typ: | Stavby a centroidy 23-24 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Může být popis (číslo stožáru, charakteristika stavby). |

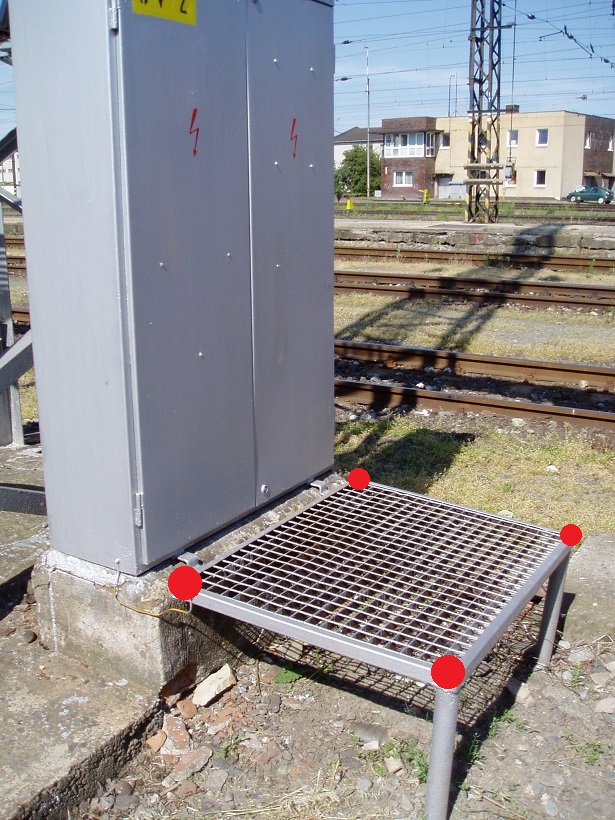

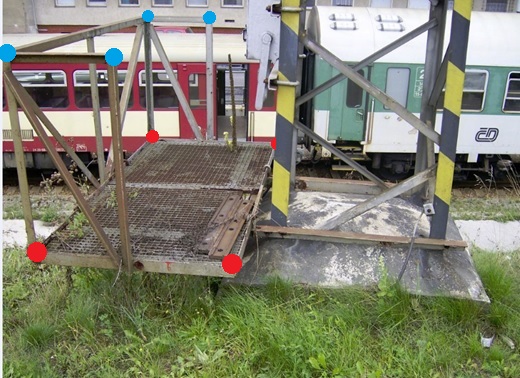

| Měřit v terénu: | Zaměřit všechny lomové body, u stožárů pouze půdorys. Kovová plošina - zaměřit plošinu a zábradlí. |
| DM: | 30030 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 23 - stavby |
| Značka: | 0  |
| Referenční bod staničení: | |

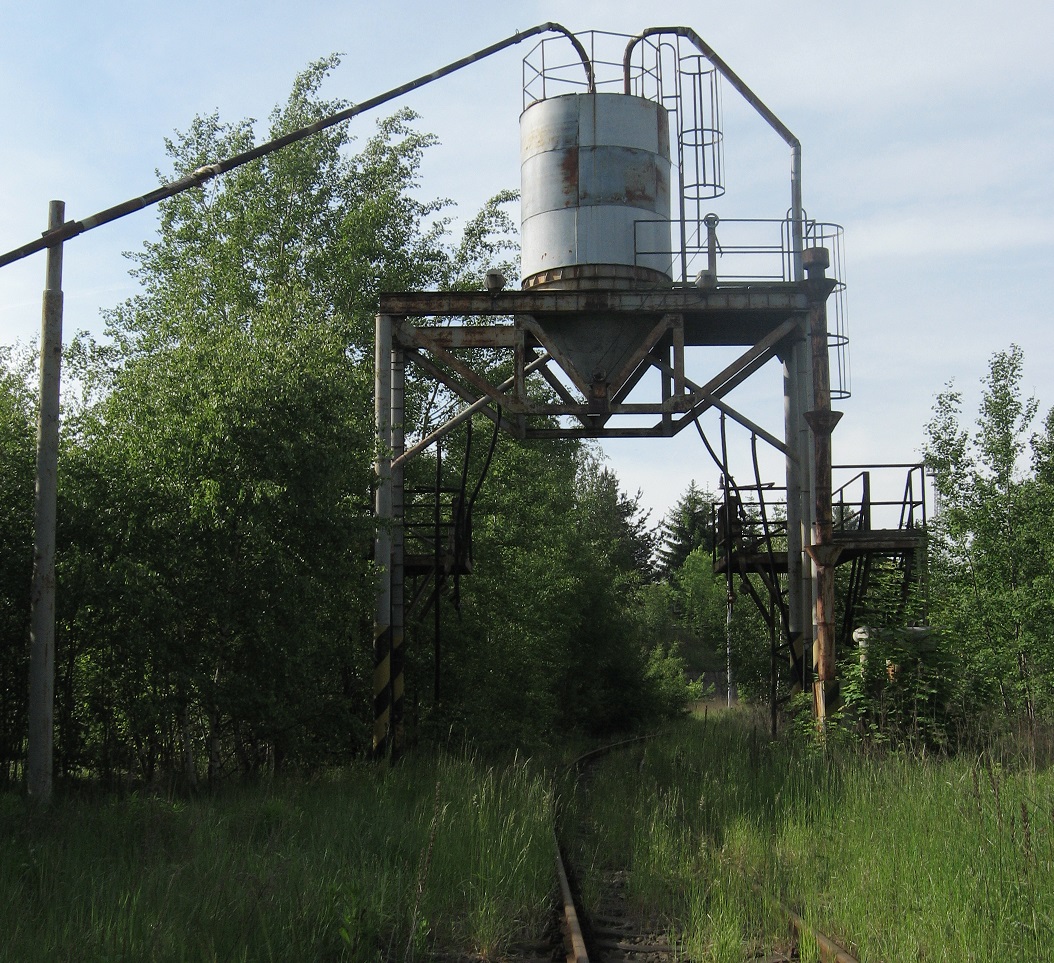

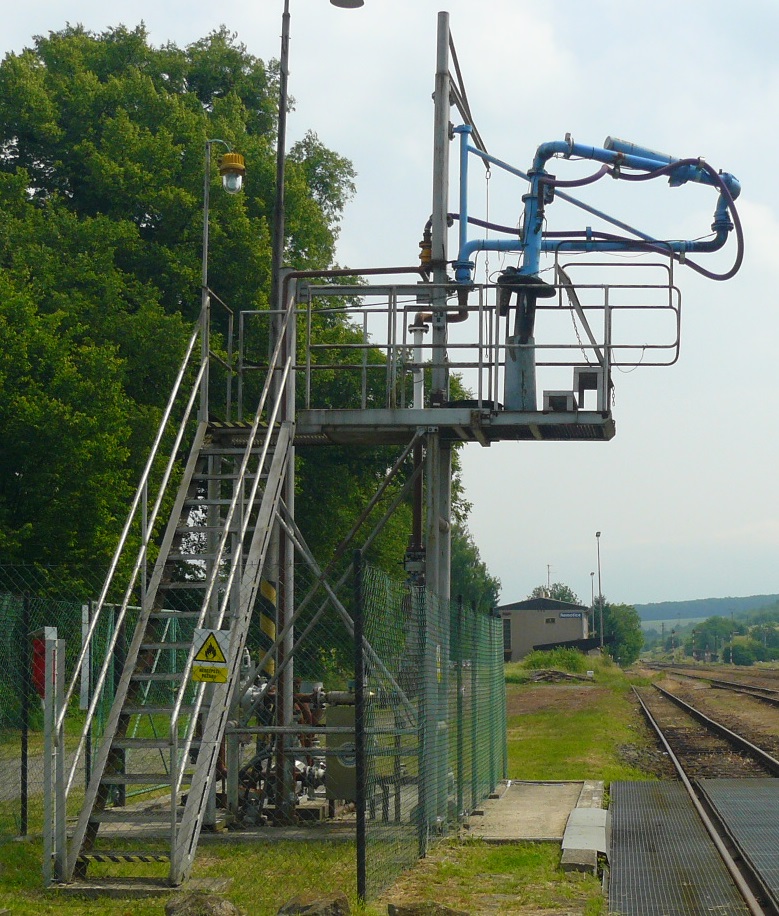

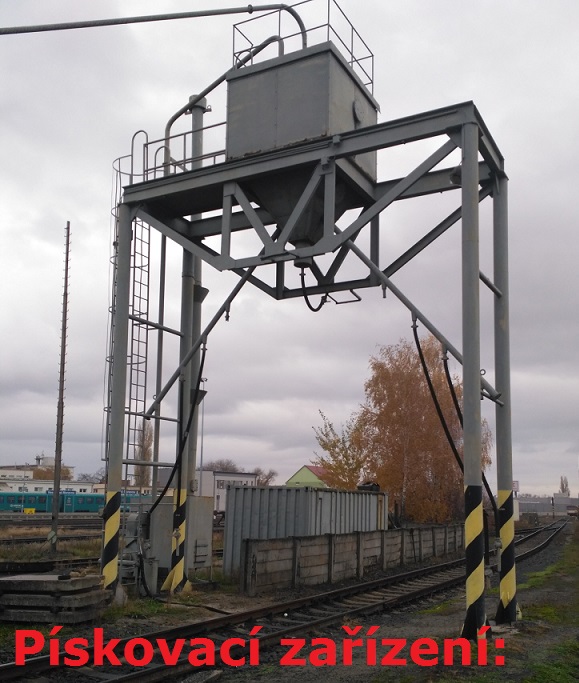

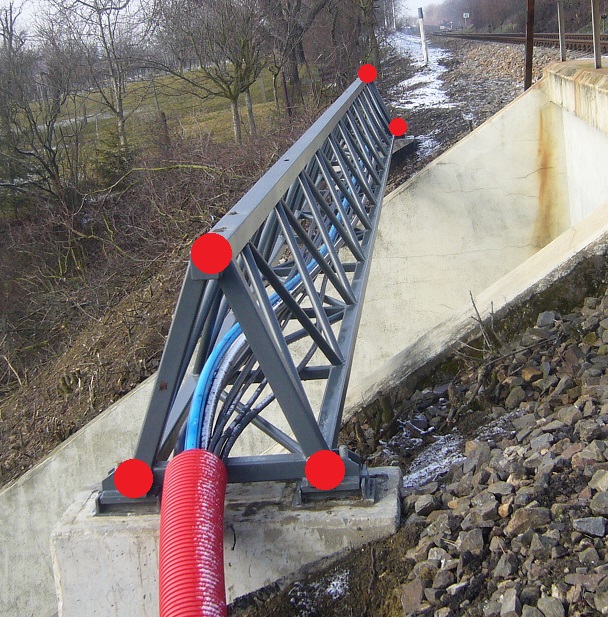

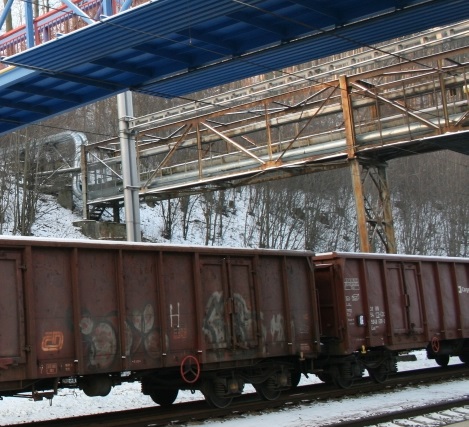

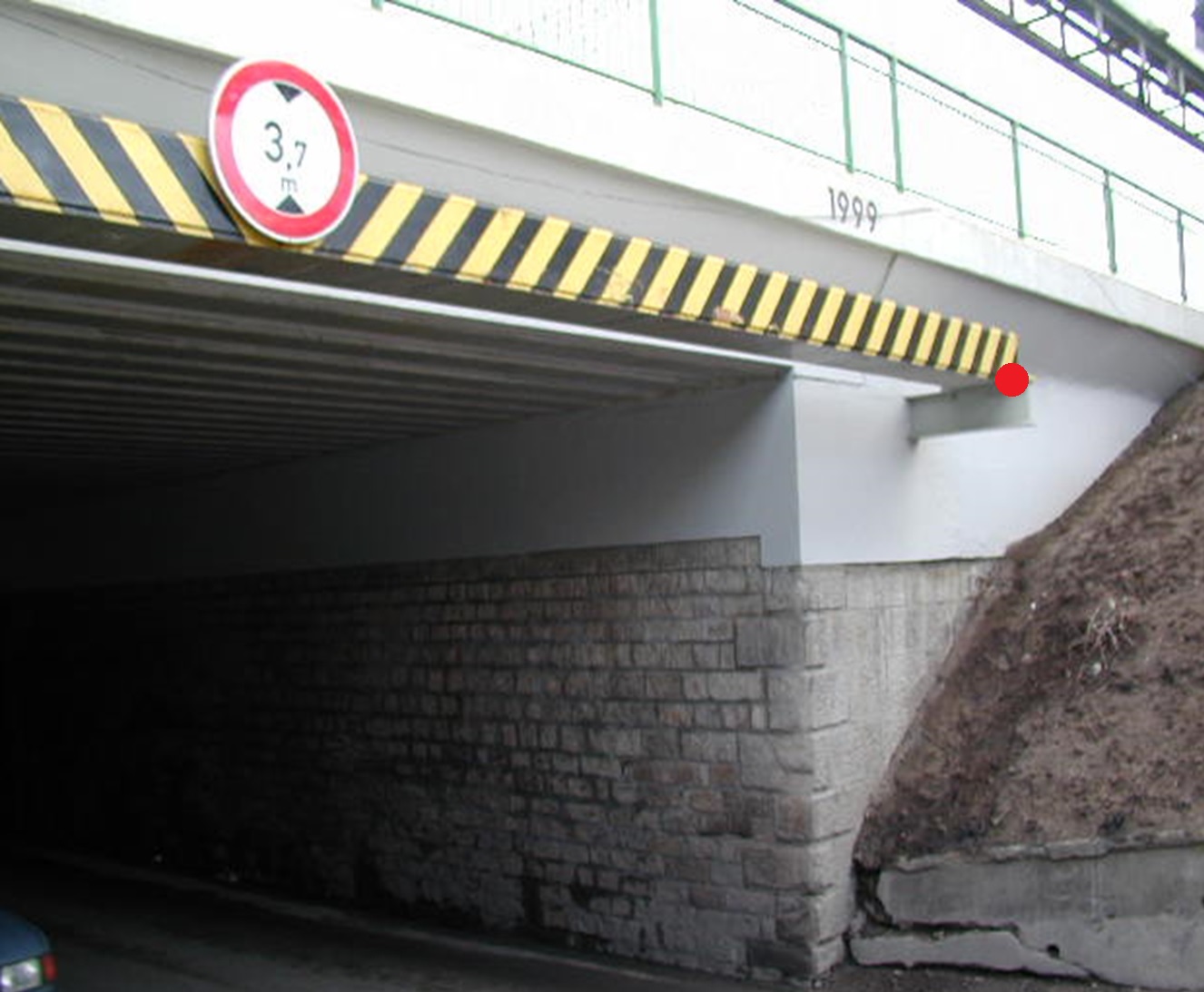

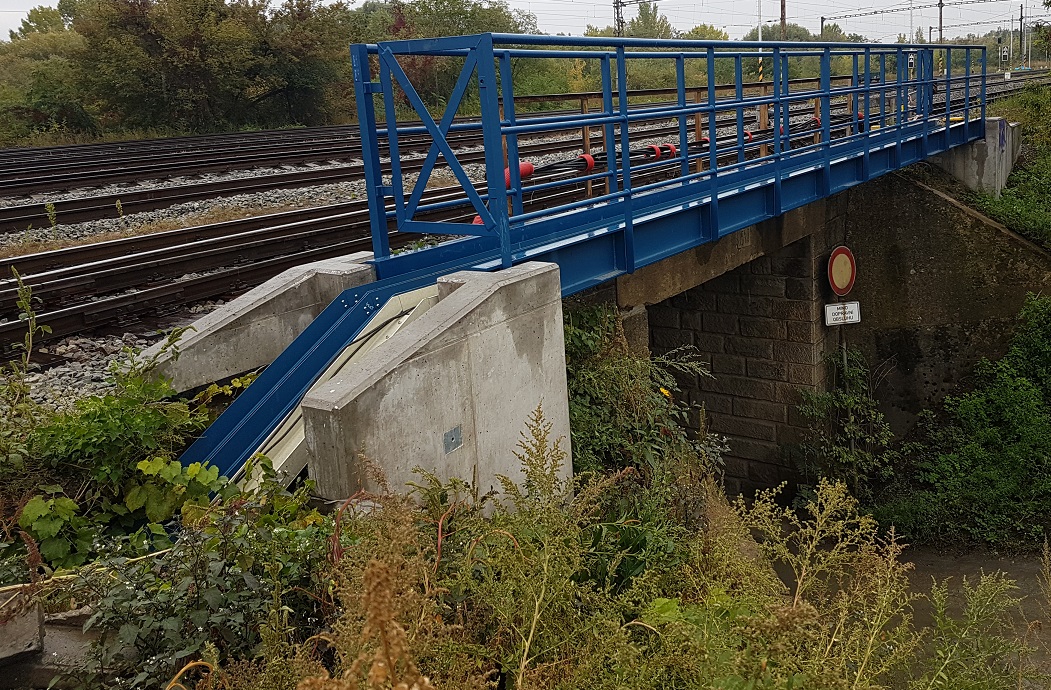

| Poznámka: | Ocelová lávka pro přechod potrubního vedení nad tratí - zaměřit podpěry a spodní hranu lávky (průjezdný profil). Ocelová protinárazová zábrana u mostu - měřit spodní přední hranu zábrany, ocelové upevňovací konzoly neměřit. Ocelové násypníky, pískovací zařízení - změřit jednotlivé podpěry středem na patce/terénu. Pokud to lze, zaměřit pochůzné plošiny, základní tvar násypníku a případné schodiště v jejich skutečné výšce (např.odrazem, žebříky neměřit), minimálně zaměřit průmět nejširšího obvodu konstrukce na terén. Podpěry obvykle kreslit značkou kovového stožáru z vrstvy 36. Pro G-DSPS měřit podle zadání objednavatele, min.jako pro mapování. |
| Pomocné: |

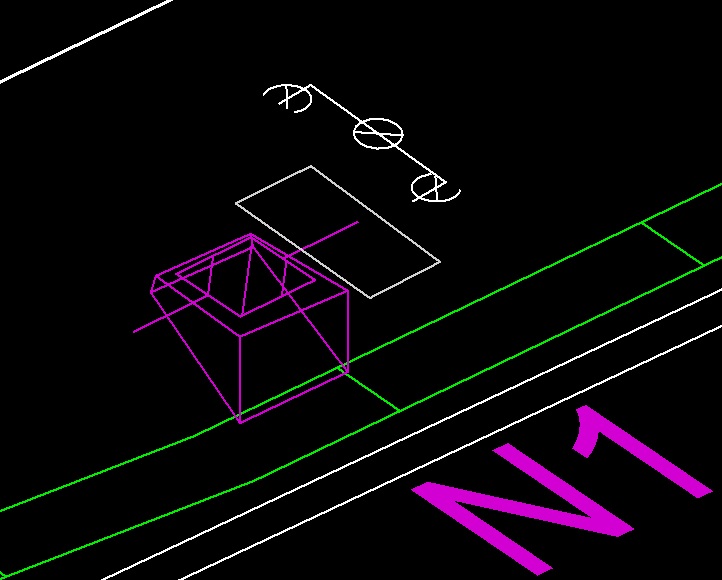

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:

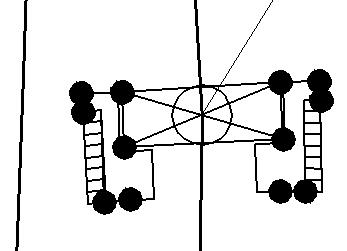

Všechny obrázky zakreslení:
