Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Neelektronická informační tabule |
| Typ: | Stavby a centroidy 23-24 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Zaměřit jedním bodem v úrovni terénu, natočit podle skutečnosti. V případě upevnění na zdi budovy je možno měřit střed tabule v průmětu po zdi na terén nebo odrazem v polovině spodní hrany v její skutečné výšce. V rámci jedné zakázky je nutno dodržovat jeden způsob zaměření. |
| DM: | 30038 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 23 - stavby |
| Značka: | C186  |
| Referenční bod staničení: | bod uprostřed, výškově na terénu |
| Poznámka: | Samostatně stojící tabule (jejichž délka je kratší nebo rovna 3 metrům) s názvem zastávky, směrem tratě, papírovým jízdním řádem... Pro reklamní tabule, mapy, informace o místních zajímavostech se používá DM 60054. Pro elektronické informační tabule se používají DM 40174 a 40242. |
| Pomocné: | U objektů DM 30038, 30039, 40174 a 40242 je možnost připojení textu "Popis stanice" (pro případ, že v zastávce není budova ani čekárna, pouze informační tabule). |

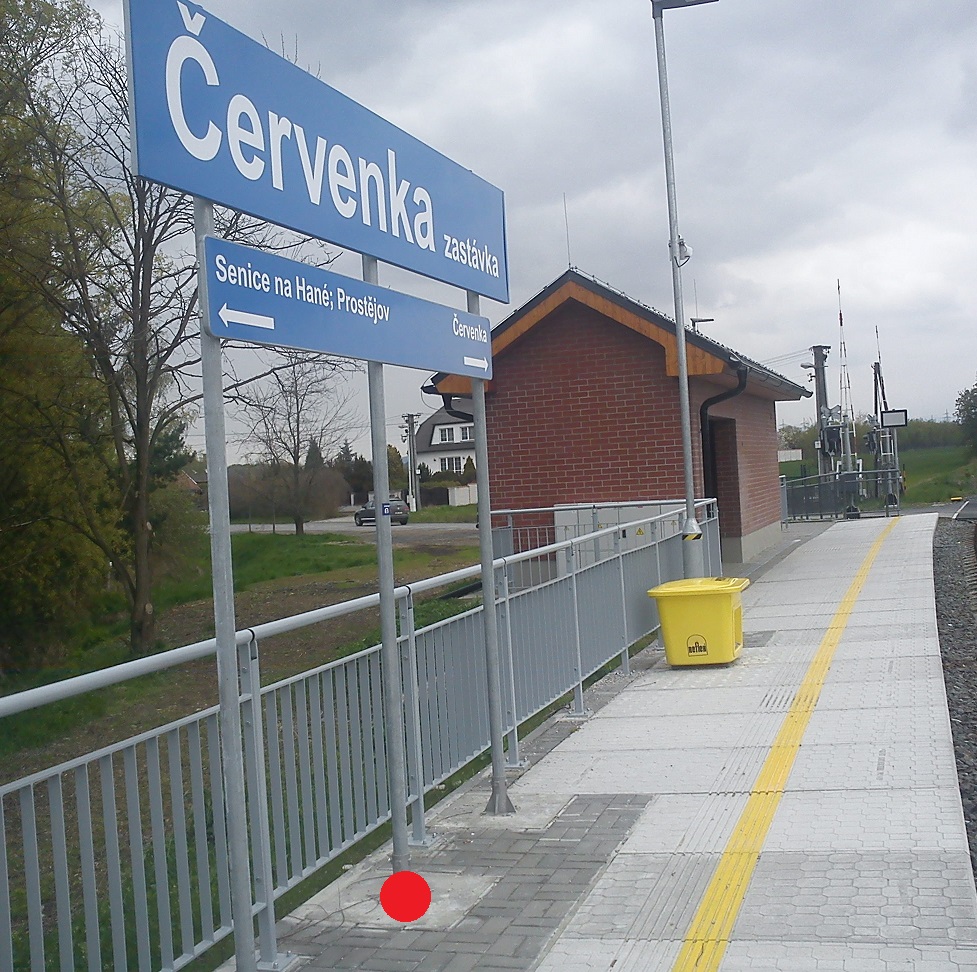

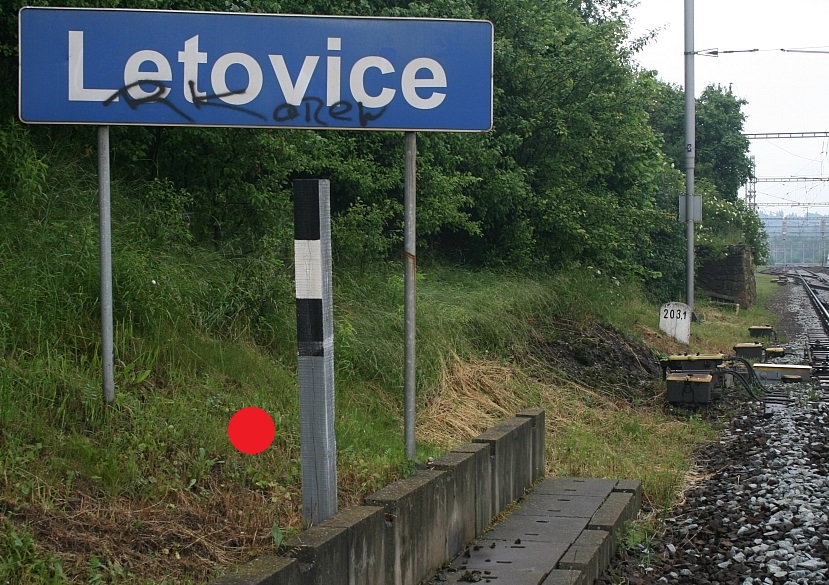

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
