Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Popis propustků |
| Typ: | Spodek 12-22 |
| Kilometráž: | |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Způsob popisu je podrobně rozveden v příloze "Obecné zásady". Tento popis nenahrazuje centroid. |
| DM: | 20093 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 19 - propustky |
| Značka: | ~ |
| Referenční bod staničení: | bez ref.bodu |
| Poznámka: | Popis a evid.km vyšetřit z pasportu. Vynášecí čára (popis propustku) se vztahuje buď k římse nebo k fiktivnímu průsečíku osy definiční koleje s průběhem propustku pod kolejí. |
| Pomocné: | V MGEU se pro případné odražení textu na další řádek (světlost, volná výška) používá znak #. V případě nesouladu mezi skutečně naměřenými hodnotami a databázovými údaji se v popisu propustku v DGN uvedou hodnoty z evidence a do závorky skutečné údaje. Pokud je potřeba vynést popis pro propustek, který je veden v evidenci mostů a propustků, ale nebyl v terénu nalezen, vynáší se jako prostý text umístěný u vynášecí čáry propustku nakreslené v uvedené evidenční kilometráži. |

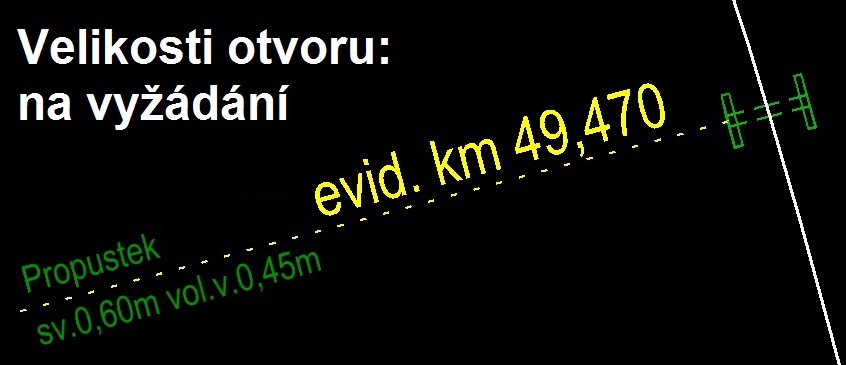

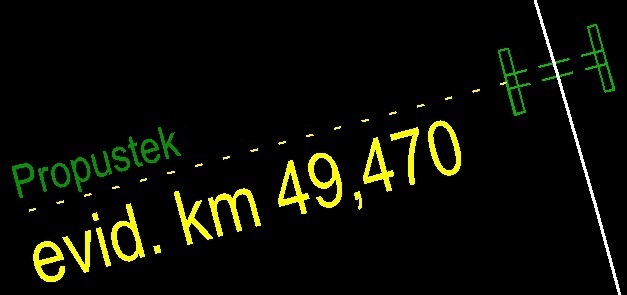

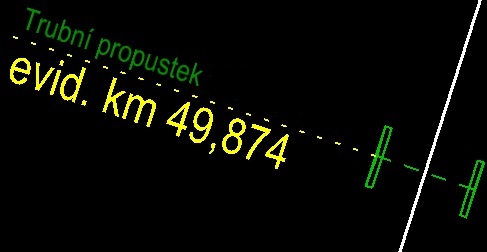

| Fotografie: | Zakreslení: |
 |
Všechny obrázky zakreslení:
