Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Kolejová splítka |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 2 |
| Povinné údaje: | |
| Měřit v terénu: | Kolejová splítka - 2 rozchody, společná kolejnice = měřit obě osy, přetáhnout přes každou z nich ještě splítku. Kolejová splítka - 2 rozchody, společná osa = měřit jako jednu osu, přetáhnout přes sebe jednotlivé osy kolejí a ještě splítku. Viz text v souboru "Obecné zásady". |
| DM: | 10048 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 1 - osa koleje a její popis |
| Značka: | Line1  |
| Referenční bod staničení: | |
| Poznámka: | Splítka se obvykle kreslí jedinou linií od námezníku po námezník. |
| Pomocné: | Kolejová splítka je úsek železniční nebo tramvajové trati, kde dochází k průniku průjezdného průřezu vozidel dvou (výjimečně i více) souběžných kolejí. Definice z D1 (rok 2022): Splítka je souběh dvou kolejí, jejichž osy mají takovou vzdálenost, při které se průjezdné průřezy navzájem zcela nebo částečně překrývají (např. místo, kde se koleje přibližují tak, že se v těchto místech drážní vozidla nemohou míjet v protisměru nebo se předjíždět) nebo koleje dvou různých rozchodů, jejichž průjezdné průřezy se překrývají. |

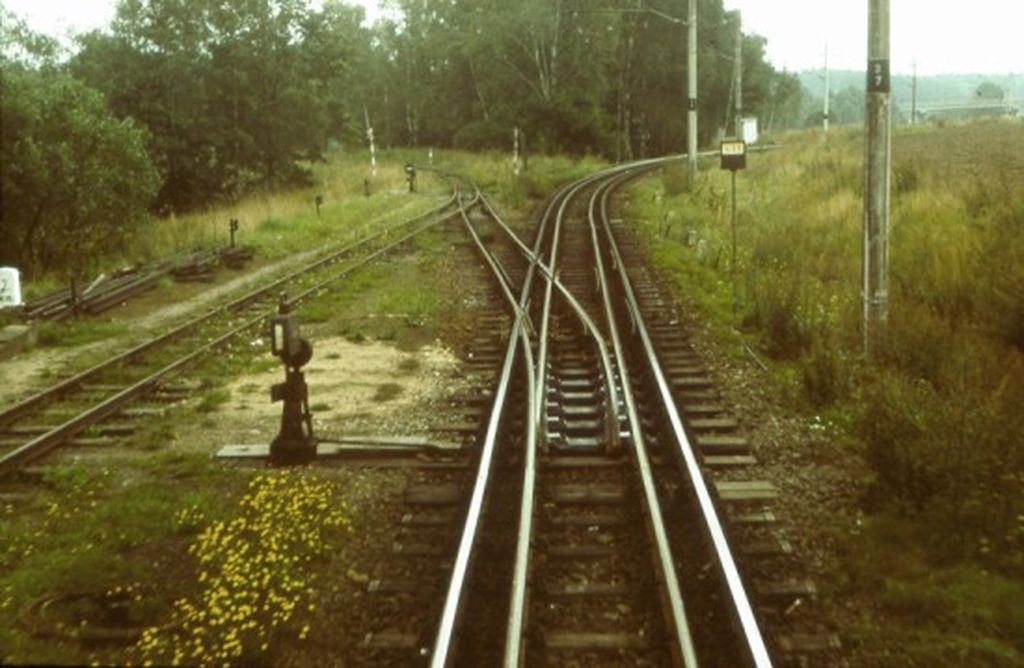

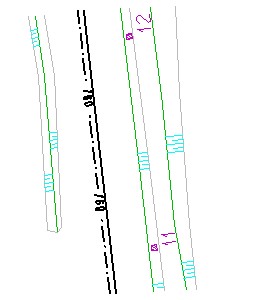

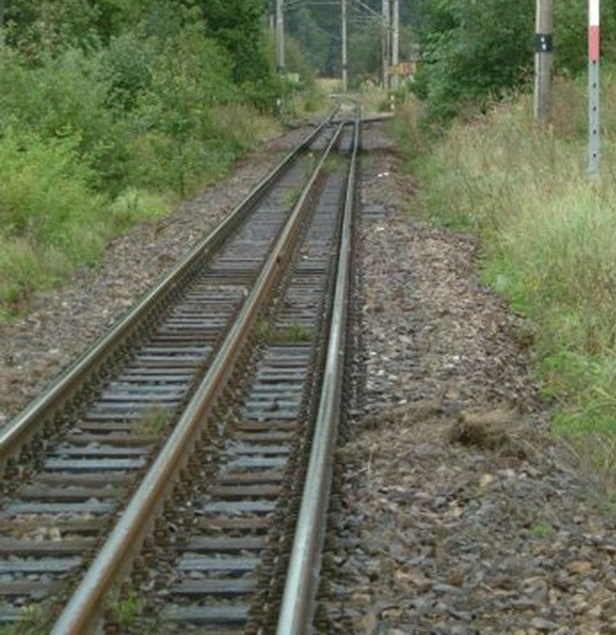

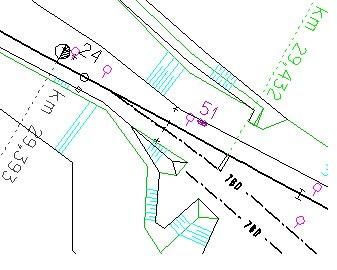

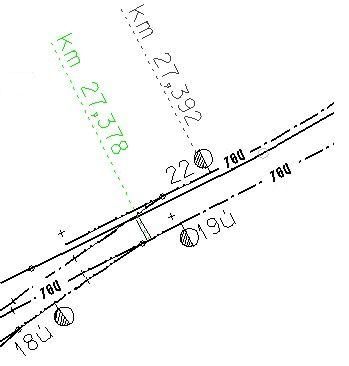

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
