| Název: | Podchod-zakrytá hrana |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ano |
| Priorita: | 1 |
| Povinné údaje: | Centroid 30255. Navíc je nutno uvést popis a km. |

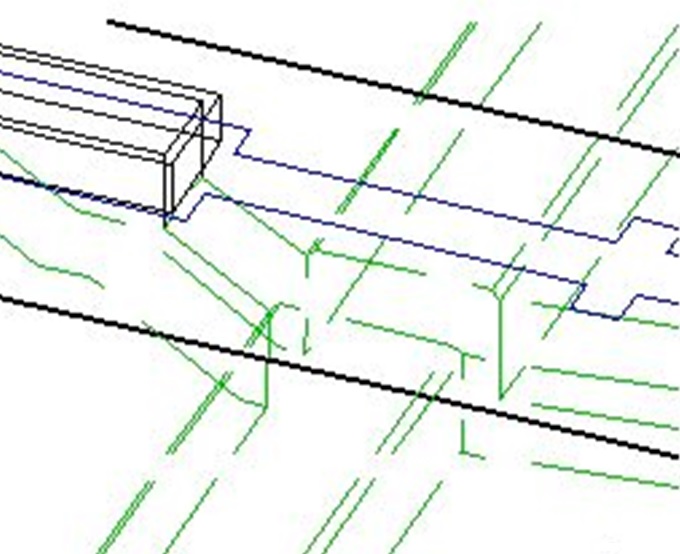

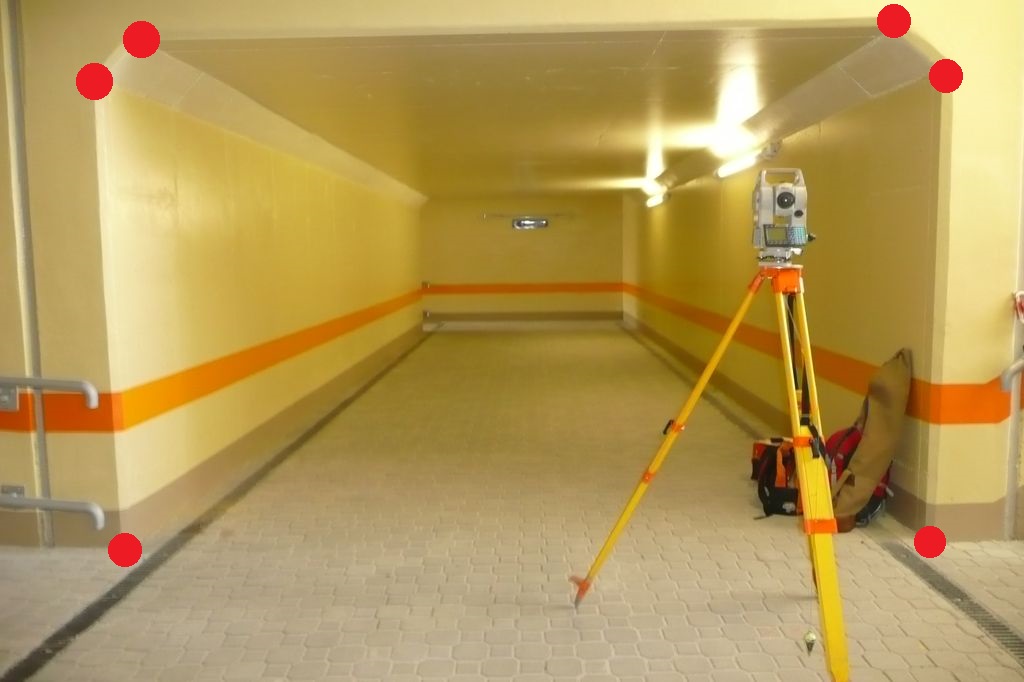

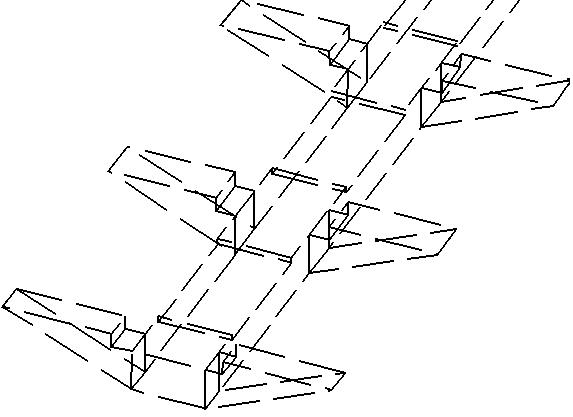

| Měřit v terénu: | Pro G-DSPS zaměřit lomové body, hrany a výstupky, vykreslit ve 3D. Oblouky a klenby zaměřit tak, aby jejich vykreslení co nejlépe odpovídalo skutečnosti. Pouze při měření pro jiné účely je možná určitá generalizace, která však nesmí přesáhnout povolenou odchylku podle předpisu SŽ M20/MP010 a tyto podklady se nepoužijí pro rekonstrukci dotyčného objektu. Zanedbání výstupků a lomů nesmí zkreslit skutečnost. |
| DM: | 20085 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 18 - mosty |
| Značka: | Line8  |
| Referenční bod staničení: |
odkaz-MES-EST.pdf
|

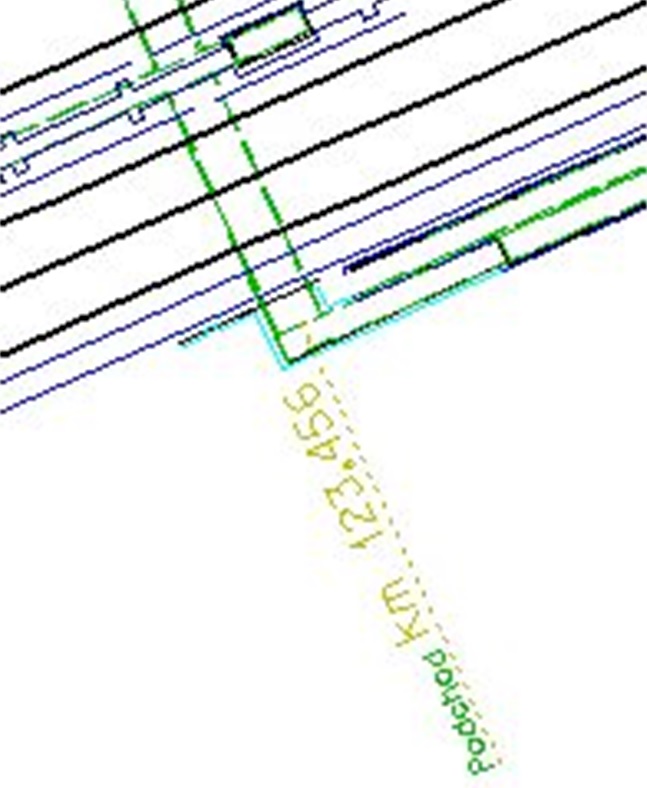

| Poznámka: | Popis a evid.km vyšetřit z pasportu. |

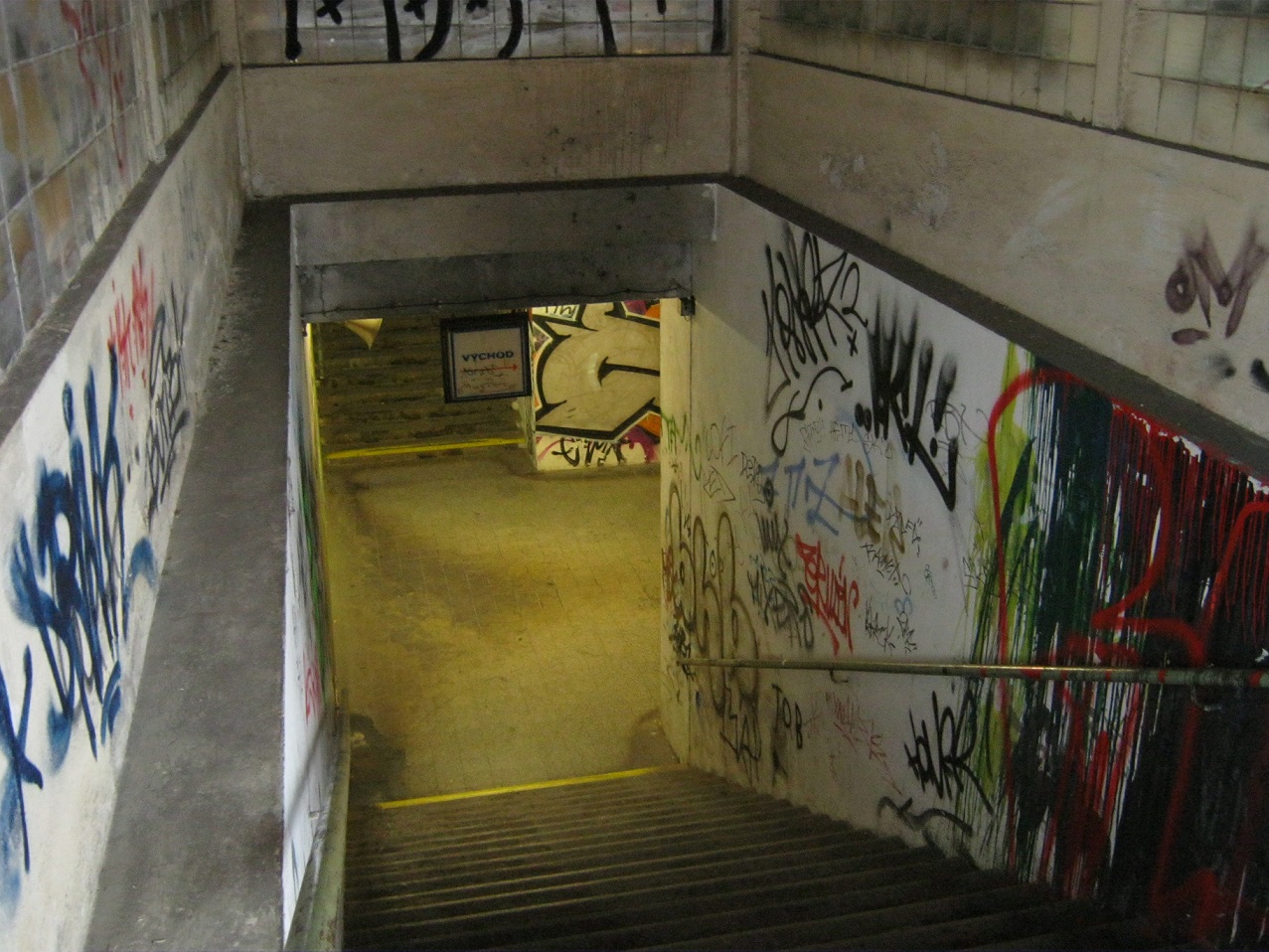

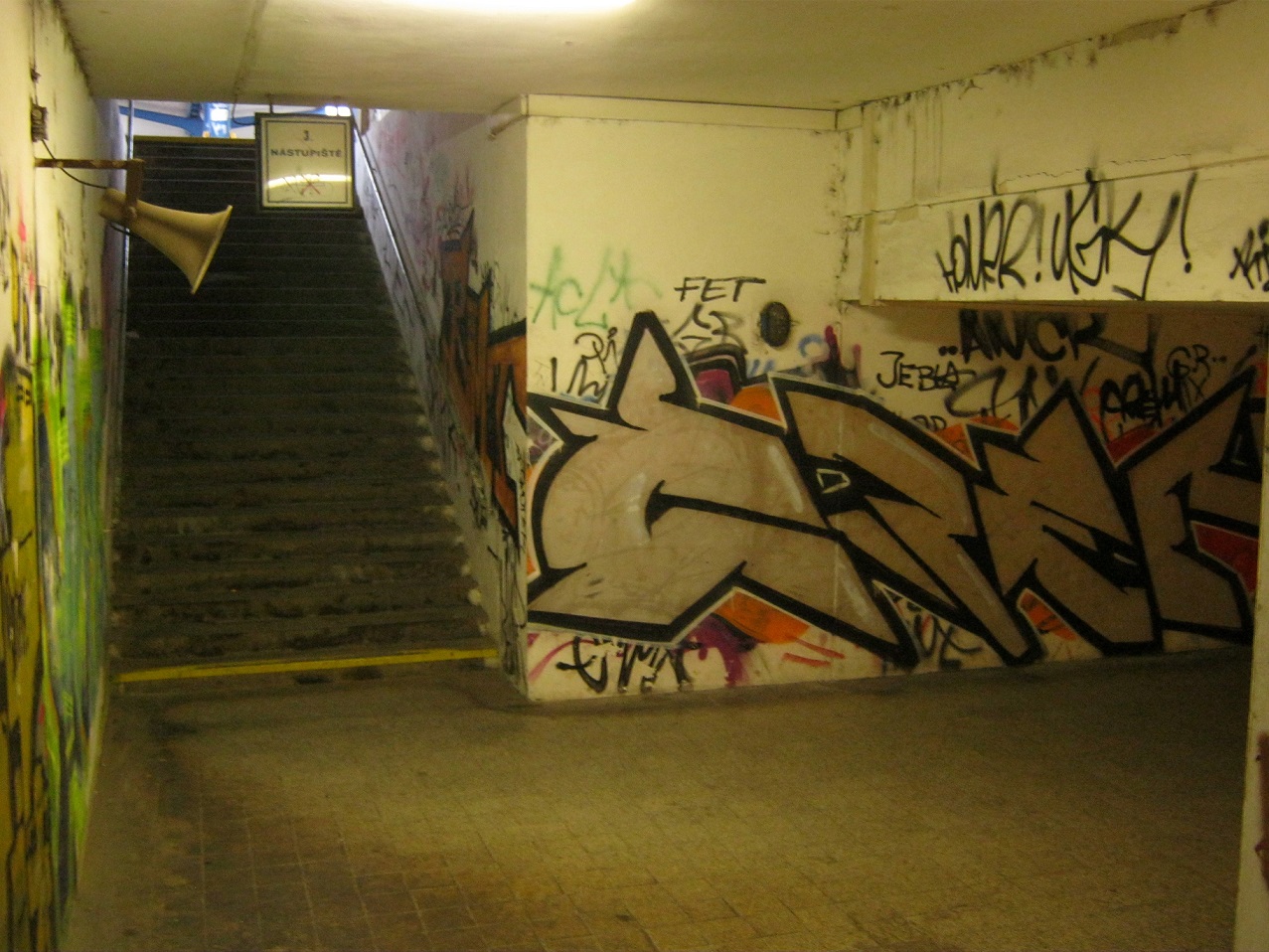

| Pomocné: | Tento DM se používá výhradně na podchody. U mostů jsou všechny linie kresleny plnou čarou. |
