Záznam:
| Název: | Zábradlí |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Zaměřit průběh po horní hraně zábradlí. Navíc pro zábradlí, které zasahuje do vzdálenosti 3,0 m od osy koleje, měřit líc zábradlí směrem ke koleji. |
| DM: | 20068 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 17 - ploty, zdi,zábradlí,svodidla,vchody |
| Značka: | Dopzar12  |
| Referenční bod staničení: | bod na začátku a na konci |

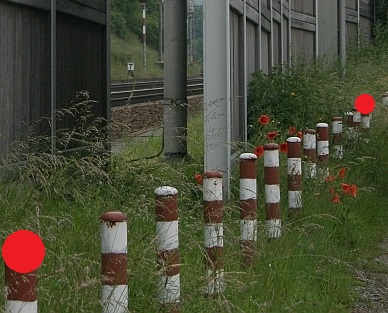

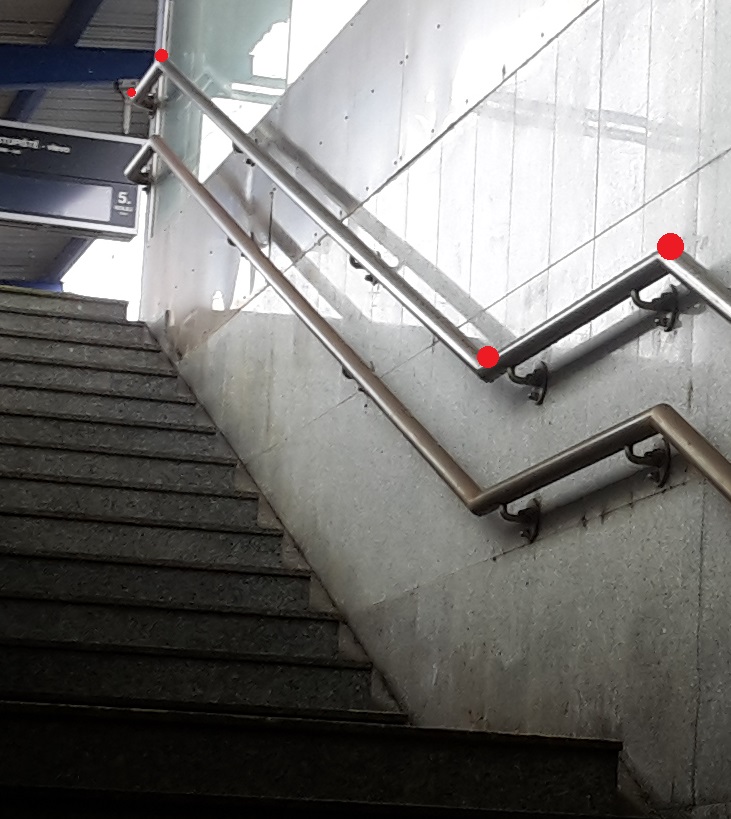

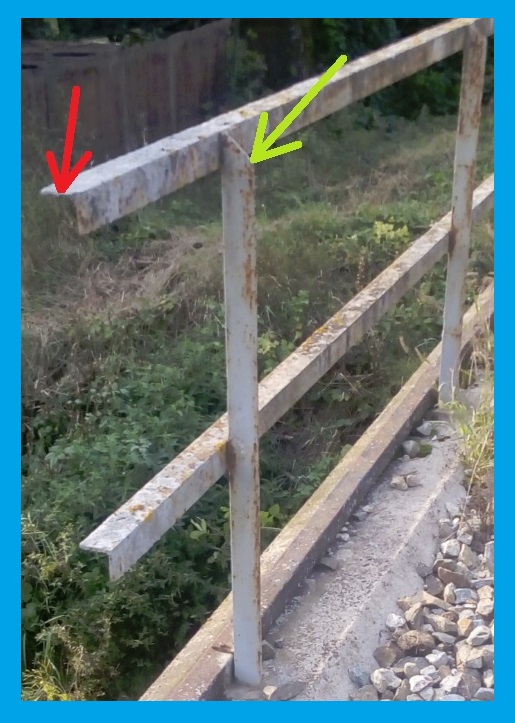

| Poznámka: | Pokud je potřeba zaměřit líc zábradlí (zelená šipka na modře orámované fotografii), je nutno jej kreslit pomocí DM 30045. U dvojitého zábradlí na schodišti (zábradlí pro děti, viz fotografie) postačí měřit horní trubku, případně může být zaměřena i spodní trubka. |

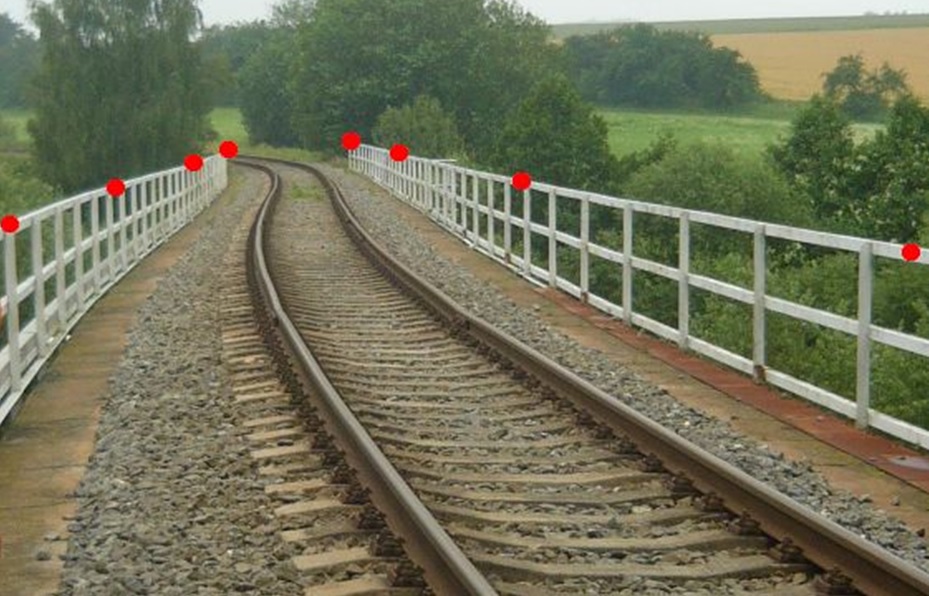

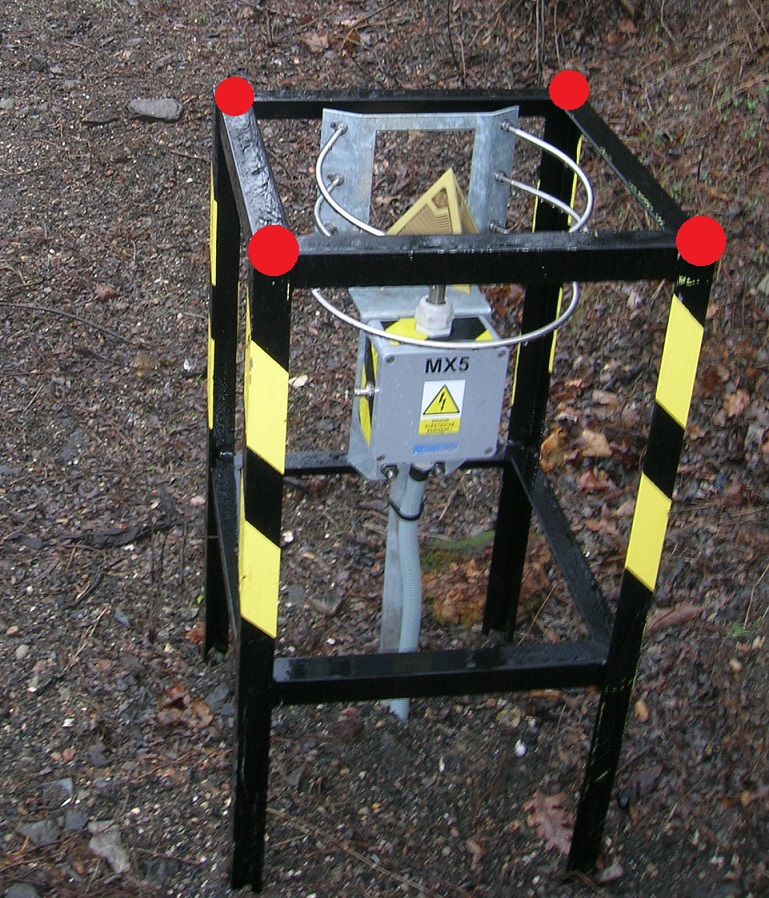

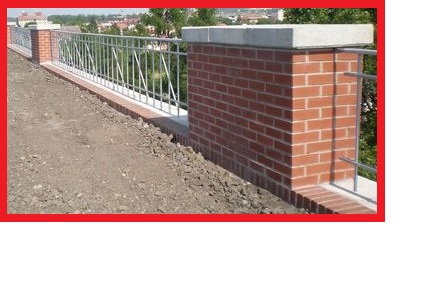

| Pomocné: | Rozbor měření pro fotografii s červeným rámečkem (viadukt u Hranic na Moravě) - zděné sloupky kreslit jako 3D objekty linií žel.mostu, kovové zábradlí měřit jednou linií nahoře a kreslit linií zábradlí. Fotografie zábradlí čidla klimatických podmínek je u tohoto DM umístěna úmyslně, protože při použití DM "Zábradlí - krátké" napůl vykreslená kolečka zábradlí překrývají značku čidla. |

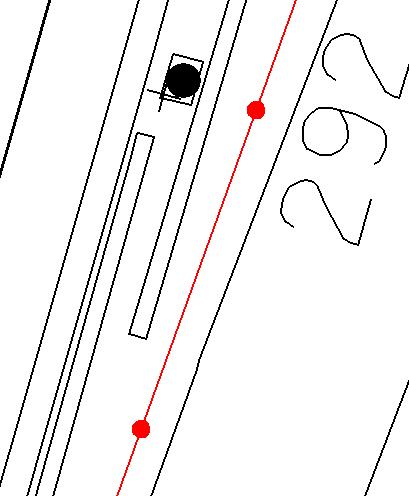

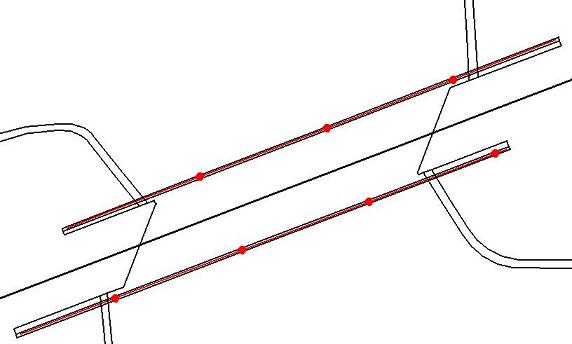

| Fotografie: | Zakreslení: |
 |  |
