Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Zajištění skal-plot |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Popis "zajištění skal". |

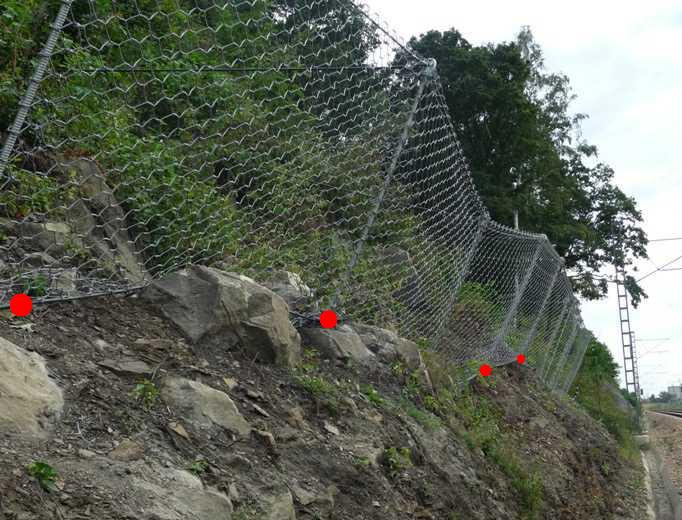

| Měřit v terénu: | Pro mapování měřit jako plot (na terénu). Pro G-DSPS měřit podle požadavku objednavatele, vždy nejméně měřit jako plot. |
| DM: | 20148 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 13 - opěrné zdi,příkopy |
| Značka: | Plot7  |
| Referenční bod staničení: | |

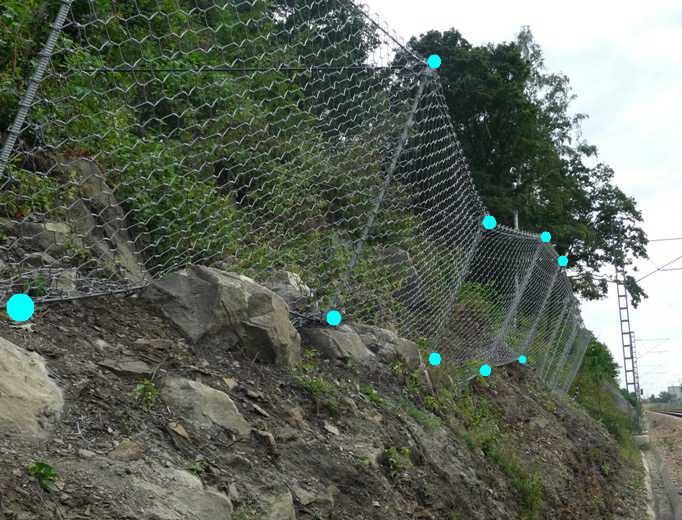

| Poznámka: | V případě měření bodů nahoře tyto body v DGN nespojovat, ale použít pro ně DM 80002 "Podrobný výškový bod" (MGEO-Vytvořit/změnit objekty-zaměnit klasický podrobný bod za DM 80002"). V popisu těchto bodů v seznamu souřadnic se musí projevit, že jde o horní hranu zajištění skal. Tento DM lze použít i na betonové prefabrikáty ve tvaru plotu. |
| Pomocné: |
| Fotografie: | Zakreslení: |
 |  |

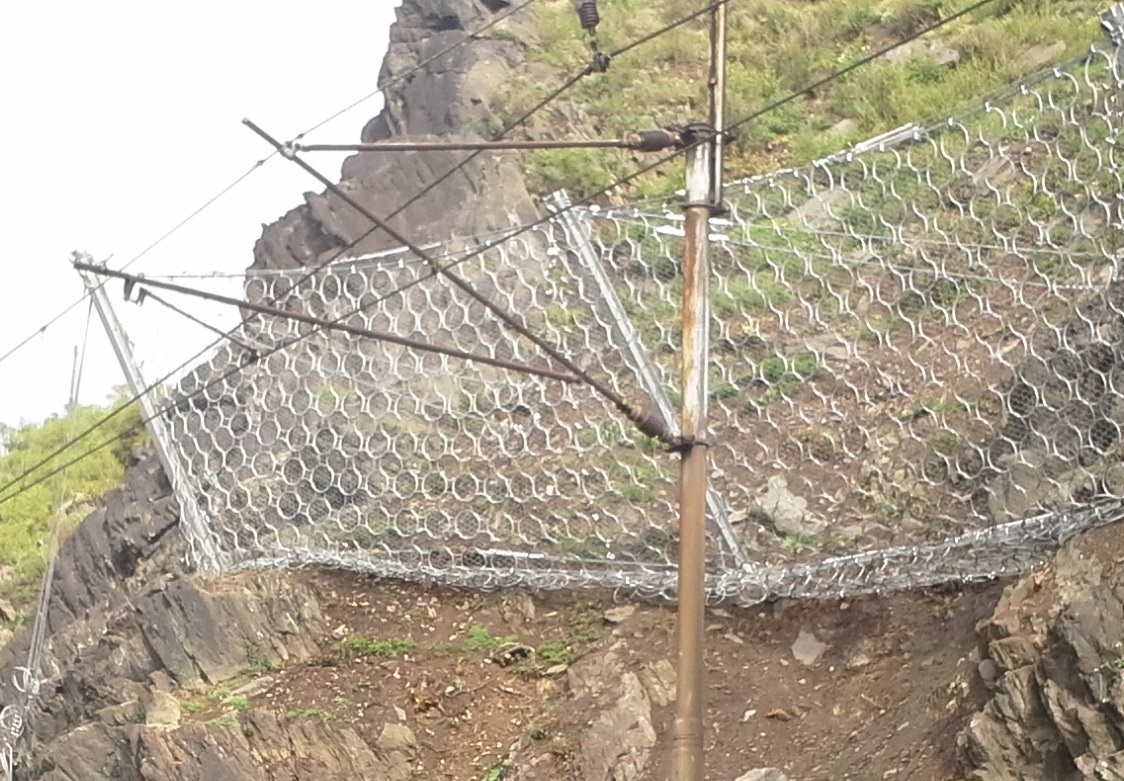

Všechny fotografie:
