| Název: | Hrana opěrné,zárubní,gabionové zdi |
| Typ: | Spodek 12-22 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Centroid 30242 nebo 30243, případně jiný (např.Stavební základy protipovodňové mobilní zábrany). |

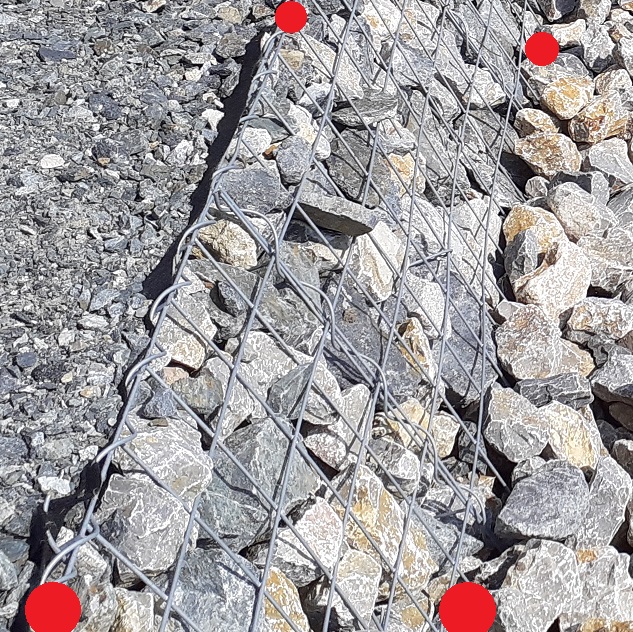

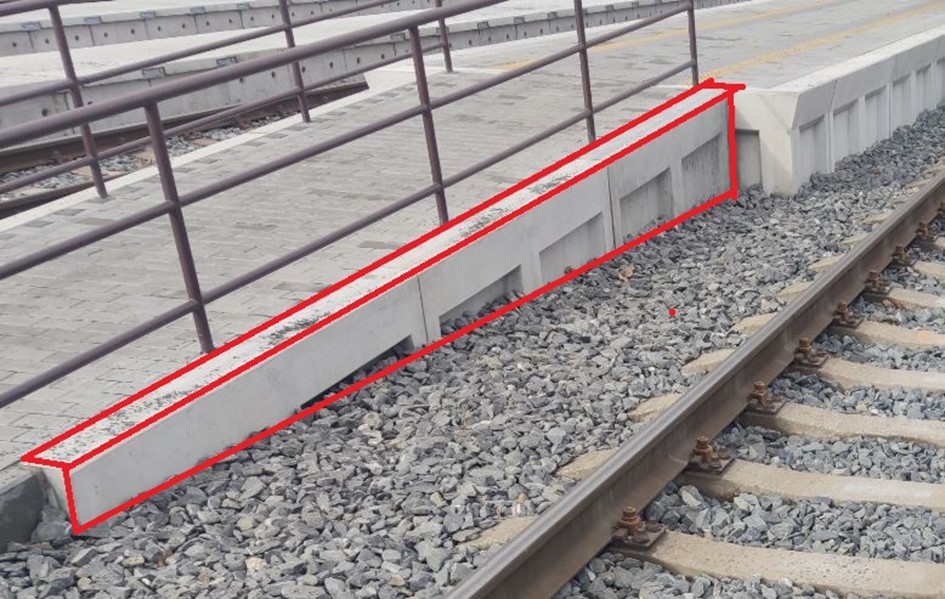

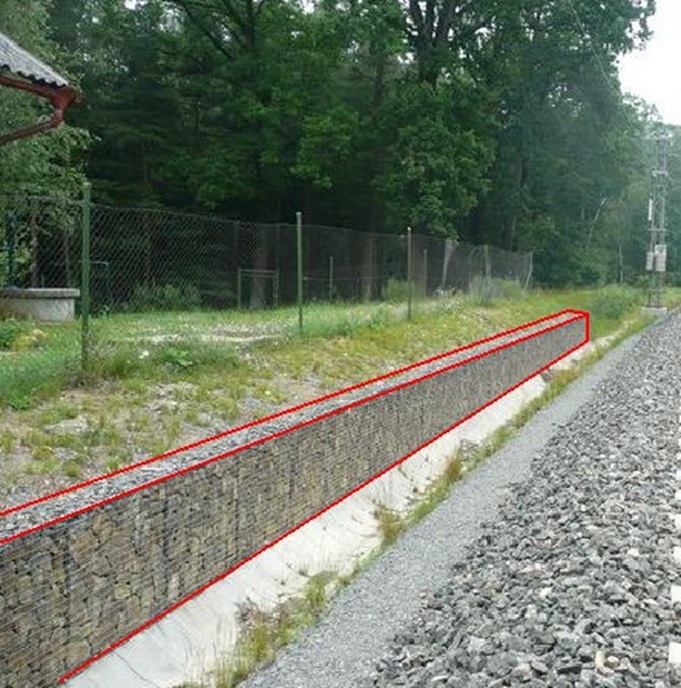

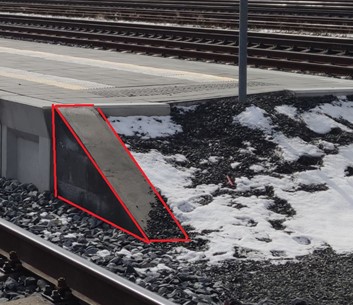

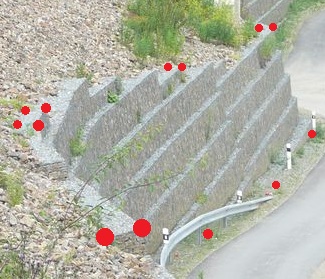

| Měřit v terénu: | Zaměřit všechny lomové body nahoře i dole a vykreslit ve 3D. U členitého gabionu minimálně vystihnout římsu a spodní hranu. |
| DM: | 20138 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 13 - opěrné zdi,příkopy |
| Značka: | 0  |
| Referenční bod staničení: | bod na začátku a na konci
|

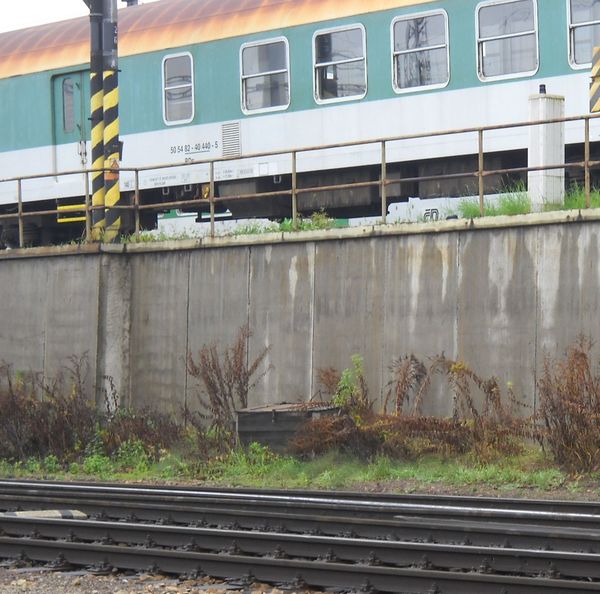

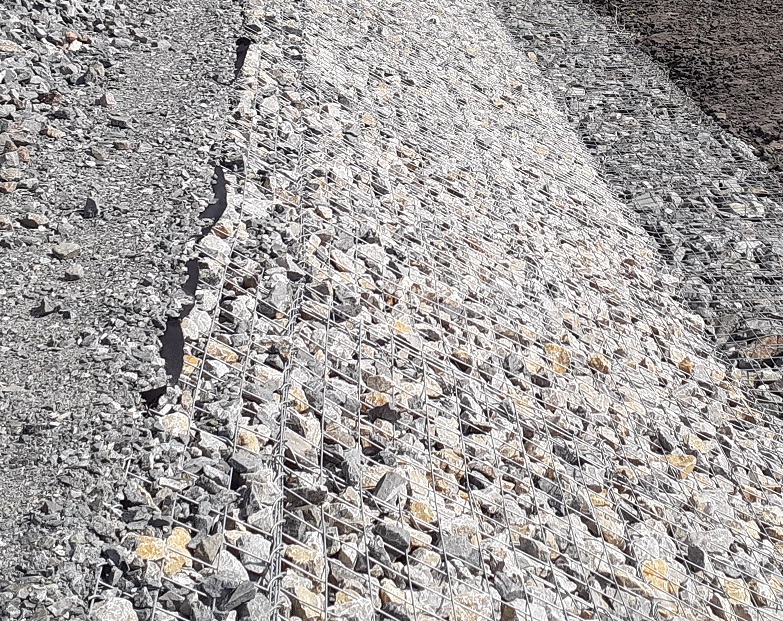

| Poznámka: | Opěrná zeď = drží kolej. Zárubní zeď = drží svah nad kolejí. Gabion = koš ve tvaru krychle, kvádru nebo plošné matrace, vytvořený z ocelového pletiva případně síťoviny nebo mřížoviny z plastické hmoty, vyplněný štěrkem nebo kameny. (zdroj TNŽ 01 0101-1) |

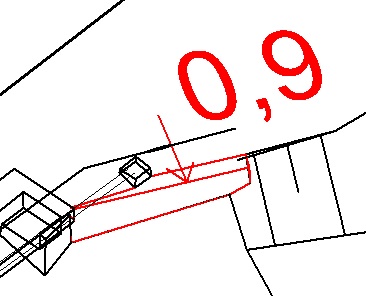

| Pomocné: | Zákres šipky a výšky zdi není od DM2022 povinné. Případný další popis lze připojit k linii a nenahrazuje centroid.
V ukázkách zákresu v mapě není zakreslen centroid - obrázky budou postupně aktualizovány. |
