| Název: | Relativní výška rampy k temeni kolejnice |
| Typ: | Spodek 12-22 |
| Kilometráž: | |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Relativní výšku rampy k temeni kolejnice vypočítat z naměřených hodnot. |
| DM: | 20132 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 12 - sokly,patky,rampy |
| Značka: | ~ |
| Referenční bod staničení: | bez ref.bodu
|

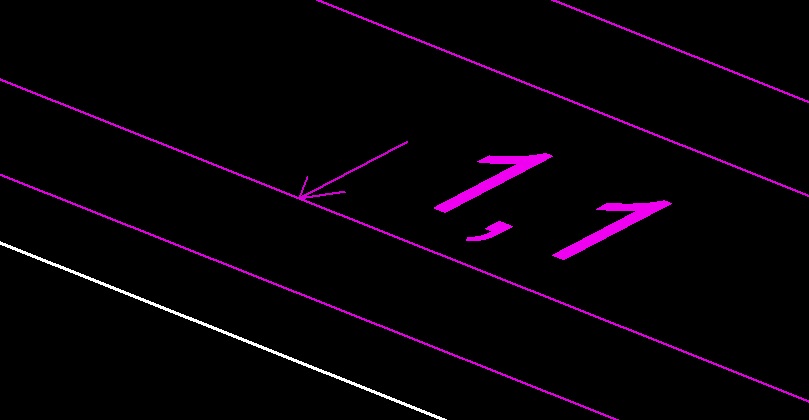

| Poznámka: | Relativní výška rampy se odměřuje k temeni kolejnice, píše v metrech, na jedno desetinné místo a vždy se připojuje k šipce výšky rampy. |
| Pomocné: | Zákres výšky rampy není od DM2022 povinný. Pokud ale je ve výkrese šipka výšky rampy, musí být uvedena i relativní výška rampy k temeni kolejnice a naopak. |
