Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Trakční podpěra ocel.trubková dvojitá |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | číslo TP |
| Měřit v terénu: | Měřit jedním bodem v ose mezi TP. Je-li osová vzdálenost TP větší než 1m, měřit a kreslit jako 2 TP. V případě podpěry zavěšené ze stropu tunelu nebo konstrukce mostu měřit v ose podpěry, výška vztažena k spodní hraně podpěry. |
| DM: | 10261 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | vrstva 11 - stožáry trakčního vedení |
| Značka: | C663  |
| Referenční bod staničení: | bod uprostřed mezi podpěrami, výškově na patce |
| Poznámka: | Značku natáčet rovnoběžně s osou koleje ve směru kilometráže, případně podle skutečnosti. |
| Pomocné: | Skutečnost, že jde o zavěšené TP, se pozná podle výšky nad kolejí. |

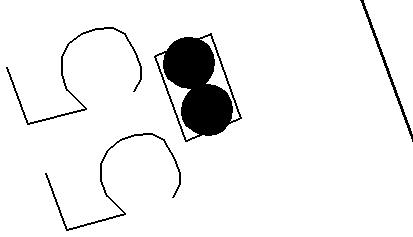

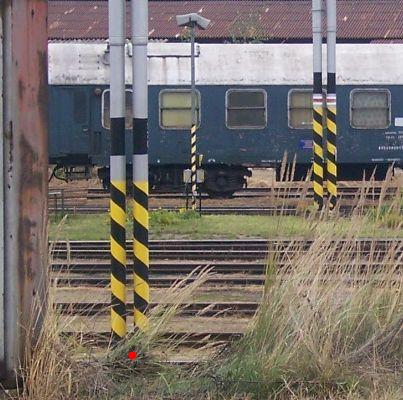

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
