Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Trakční podpěra ocelová příhradová |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | číslo TP |
| Měřit v terénu: | Měřit v ose podpěry, výška vztažena k patě podpěry. V případě podpěry zavěšené ze stropu tunelu nebo konstrukce mostu měřit v ose podpěry, výška vztažena k spodní hraně podpěry. |
| DM: | 10258 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | vrstva 11 - stožáry trakčního vedení |
| Značka: | C661  |
| Referenční bod staničení: | bod v ose podpěry, výškově na patce |
| Poznámka: | Značku a popis natáčet rovnoběžně s osou koleje ve směru kilometráže. Zeleně ohraničený obrázek zakreslení - u některých G-DSPS se objevil výslovný požadavek ze stavby psát do výkresu DGN i rozměry příhradových TP - v tom případě lze použít textový uzel. |

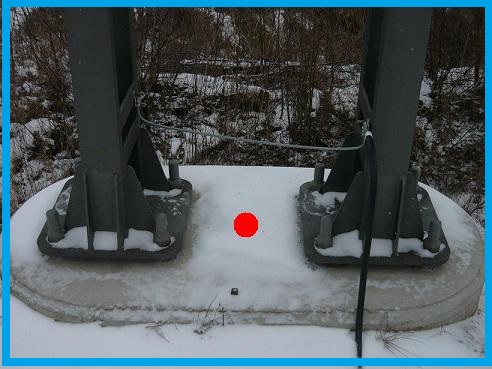

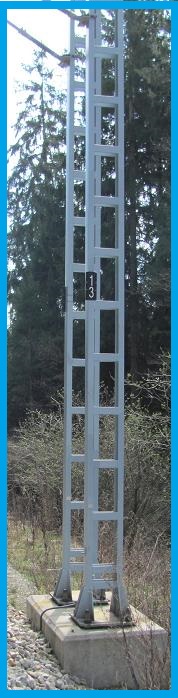

| Pomocné: | Druhá a třetí fotografie (modrý rámeček) - zvláštní případ = dvě samostatné trakční podpěry ocelové jednoduchého profilu umístěné na jedné patce a s jediným číslem TP. Neopírají se jedna o druhou a vzdálenost jejich pat nepřesáhne 1 m. Měřit jako by to byla jedna příhradová podpěra = jedním bodem uprostřed, výškově na soklu. Značku natáčet rovnoběžně s osou koleje ve směru kilometráže. V popisu bodu uvést rozlišení, např. "2TP-I profil". |
| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
