Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Návěstidlo pro elektr.provoz na sloupku |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Měřit jedním bodem v ose návěstidla na patce, případně ve výšce terénu. |
| DM: | 10319 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 6 - návěstidla - a náv.pro elektr.provoz |
| Značka: | C734  |
| Referenční bod staničení: | odkaz-upevneni navestidel.pdf |
| Poznámka: | Může se vyskytovat i na neelektrizované trati. V případě umístění tabulky zkrácené vzdálenosti postupovat podle DM 10354. Pokud je návěstidlo pro elektrický provoz umístěna na jiném objektu (trakční podpěře nebo na trakčním vedení), používá se DM 10166. |

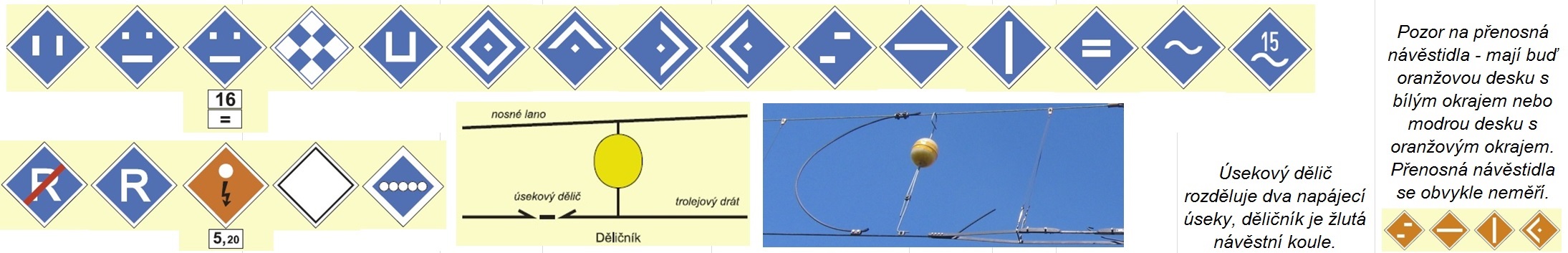

| Pomocné: | Druhy návěstidel pro elektrický provoz - viz D1 (účinnost od 1.7.2022 - strana 469-476). Zaměřuje se i trvale umístěné návěstidlo s dočasnou platností. |

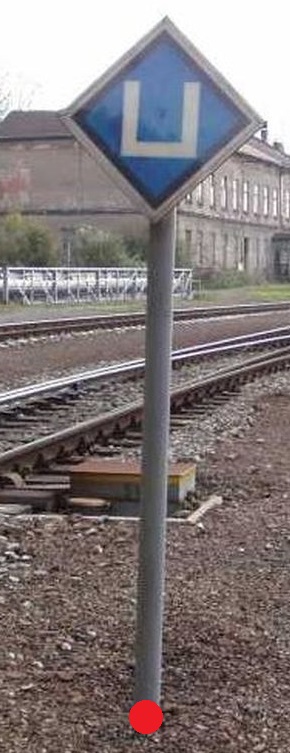

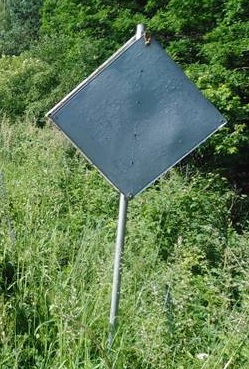

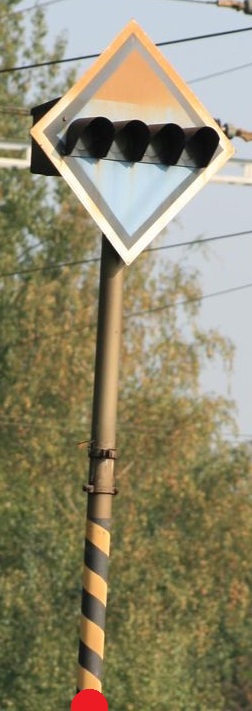

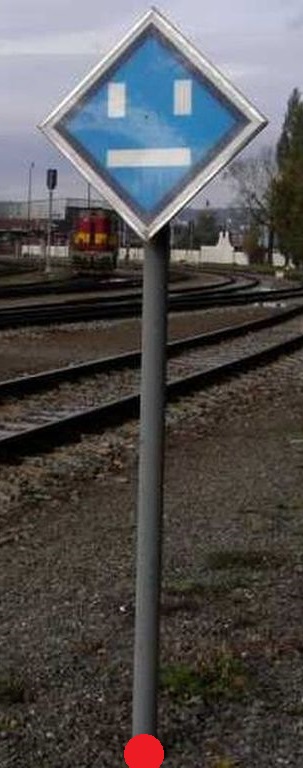

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
