Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Silnice, cesta |
| Typ: | Stavby a centroidy 23-24 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Centroid 30200: s popisem typ plochy 30267 (Silnice, cesta) a popisem materiálu povrchu 30280 až 30288 (např. asfalt, dlažba, šotolina, nezpevněno...). |
| Měřit v terénu: | Zaměřit lomové body obou okrajů vozovky (po kraj asfaltu,...) |
| DM: | 30267 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 24 - centroidy, účel povrchu a pomocné čáry |
| Značka: | Popis typu plochy |
| Referenční bod staničení: | |
| Poznámka: | Definice TermIt: Provozní plocha pozemní komunikace = souvisle zpevněná část koruny pozemní komunikace složená z jednoho nebo více dopravních pruhů. (k 7.10.2022) Vyhodnocení plochy uprostřed křižovatek - stejný povrch = součást komunikace (30267). Různý povrch = 30272. Tráva = 30204. Zdroj: https://dtmwiki.kr-zlinsky.cz/zps/plochy_krizovatek (k 11.10.2022) |
| Pomocné: | Tento centroid se používá i pro nezpevněné cesty. Rozhraní varovných pásů, hmatových prvků a protiskluzových ploch tvořených odlišným typem dlažby se obvykle nezaměřuje. |

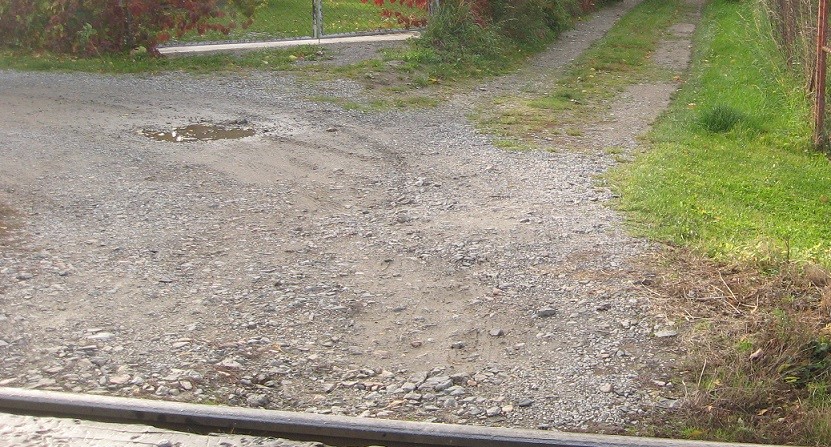

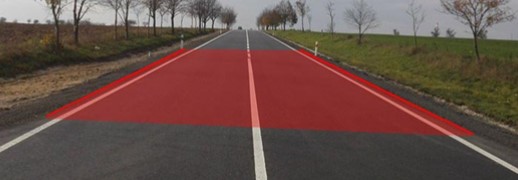

| Fotografie: | Zakreslení: |
 |
Všechny fotografie:
