Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Krajní bod výhybky (křižovatky) |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |

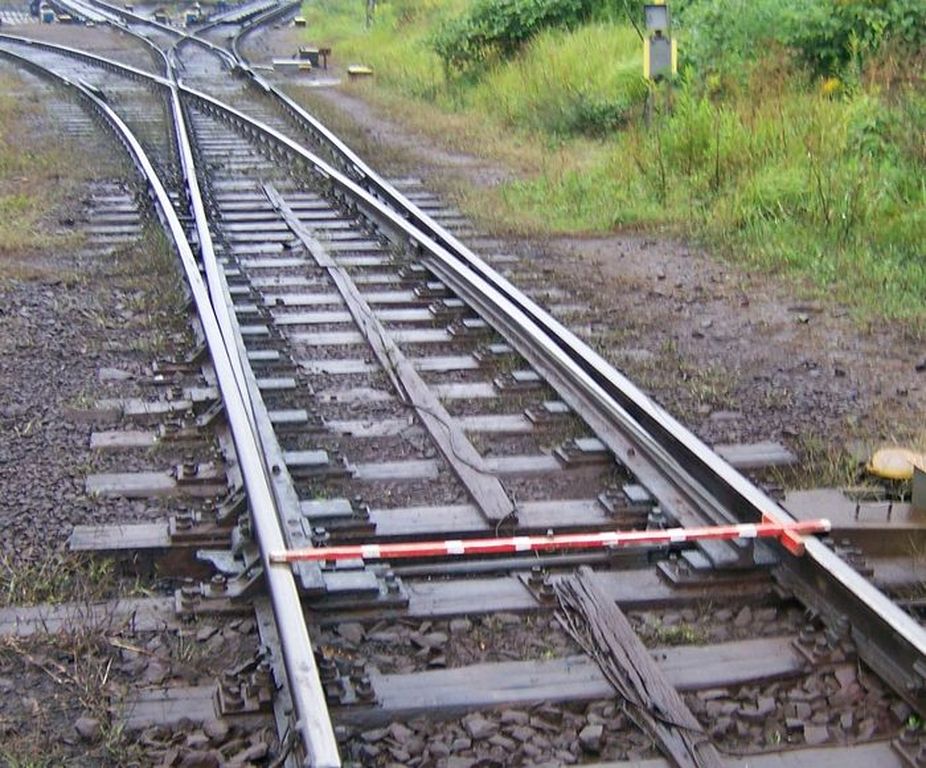

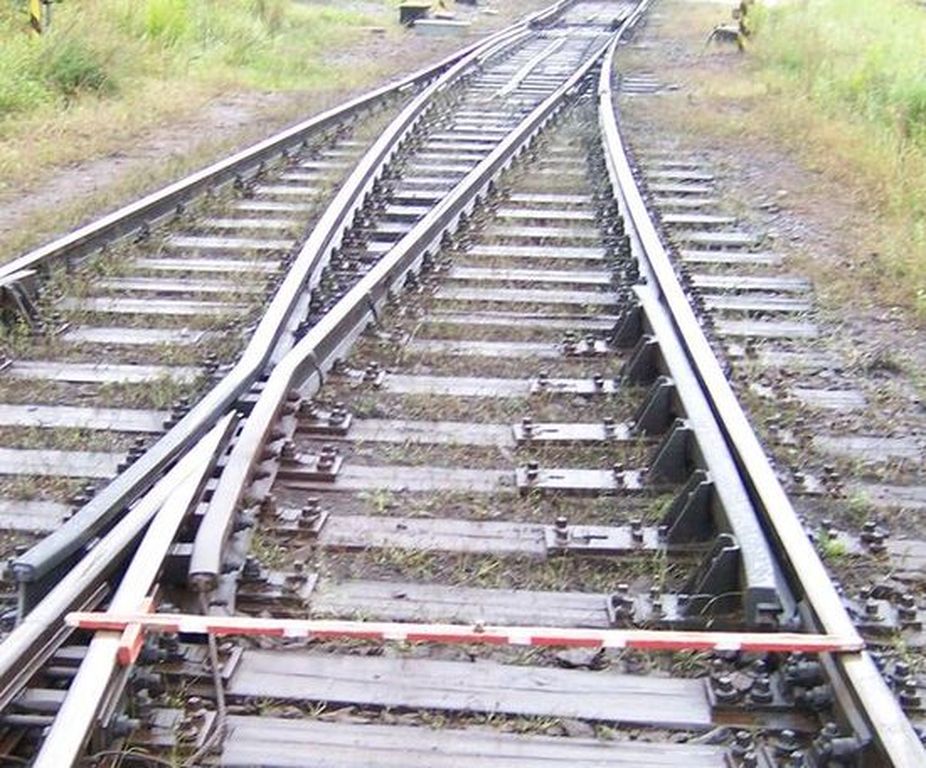

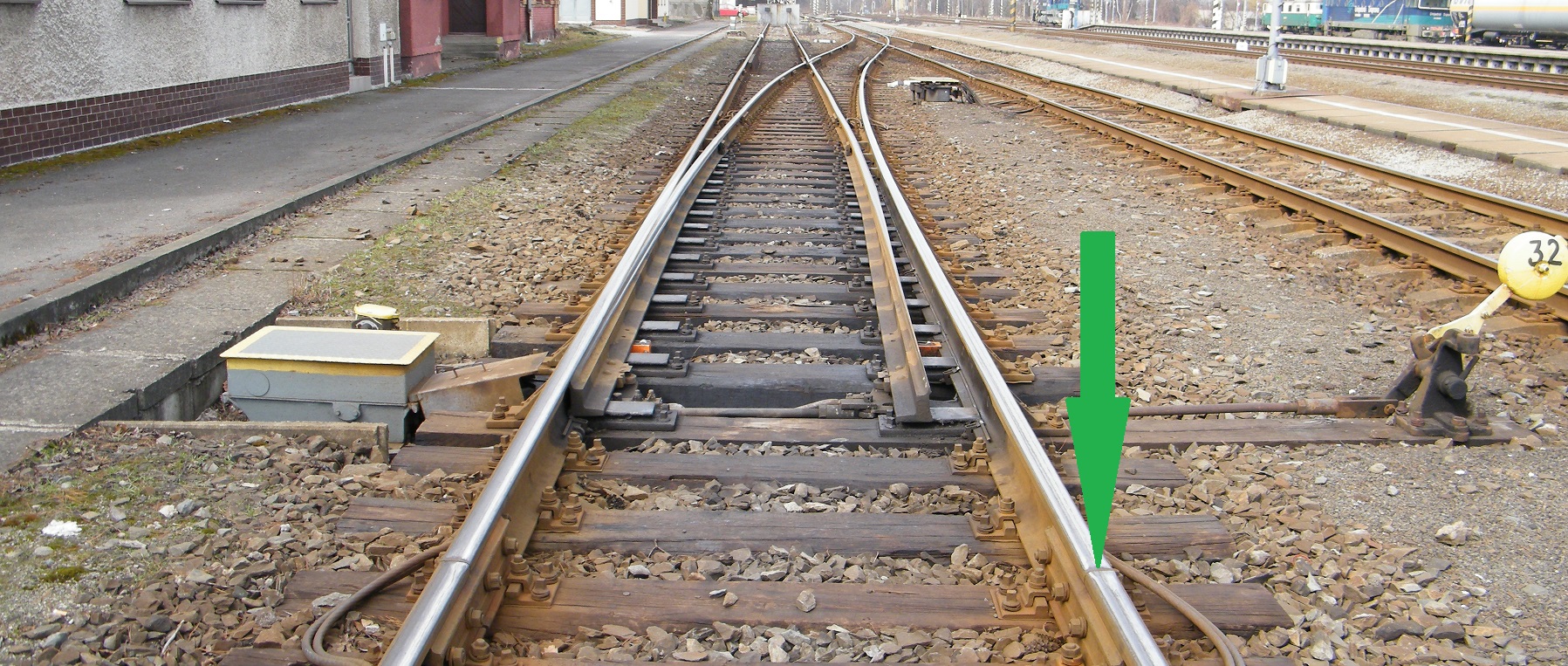

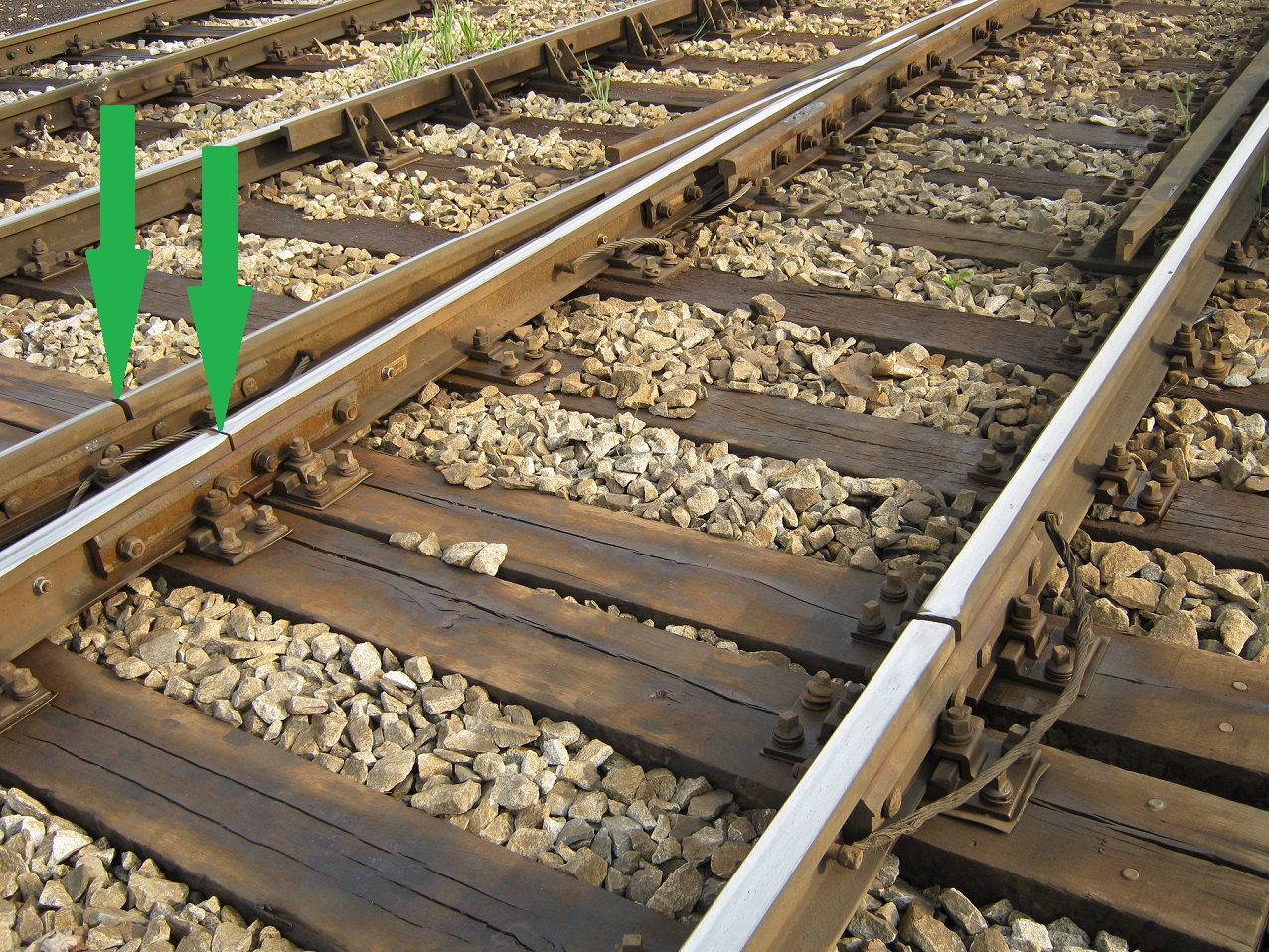

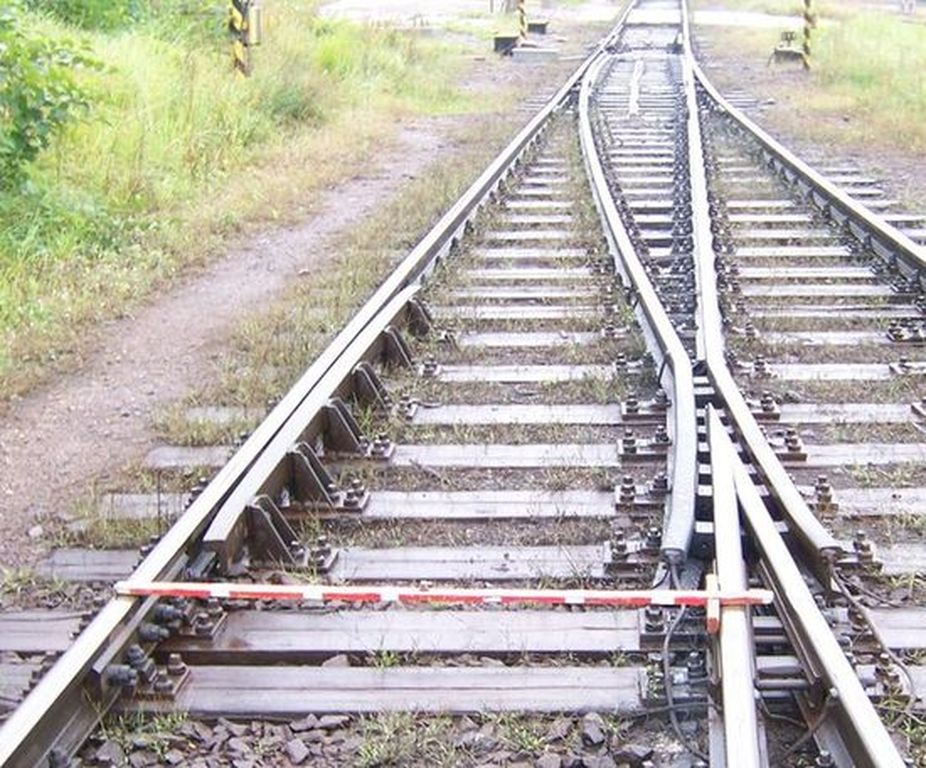

| Měřit v terénu: | Měřit v místě svaru/styku před hrotem jazyka (výměnový styk) a v místě svaru/styku za srdcovkou v obou větvích. U nevstřícných svarů/styků měřit nejbližší svar/styk před jazykem a za srdcovkou. Měřit obvykle na rozchodku, výška je vztažena k nepřevýšenému kolejnicovému pásu. |
| DM: | 10392 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 2 - výhybky |
| Značka: | C357  |
| Referenční bod staničení: | |
| Poznámka: | Podrobnosti viz Obecné zásady. Zákres místa měření ve fotografii je orientační, směrodatné je to, co je napsáno v řádku "měřit v terénu". |
| Pomocné: |

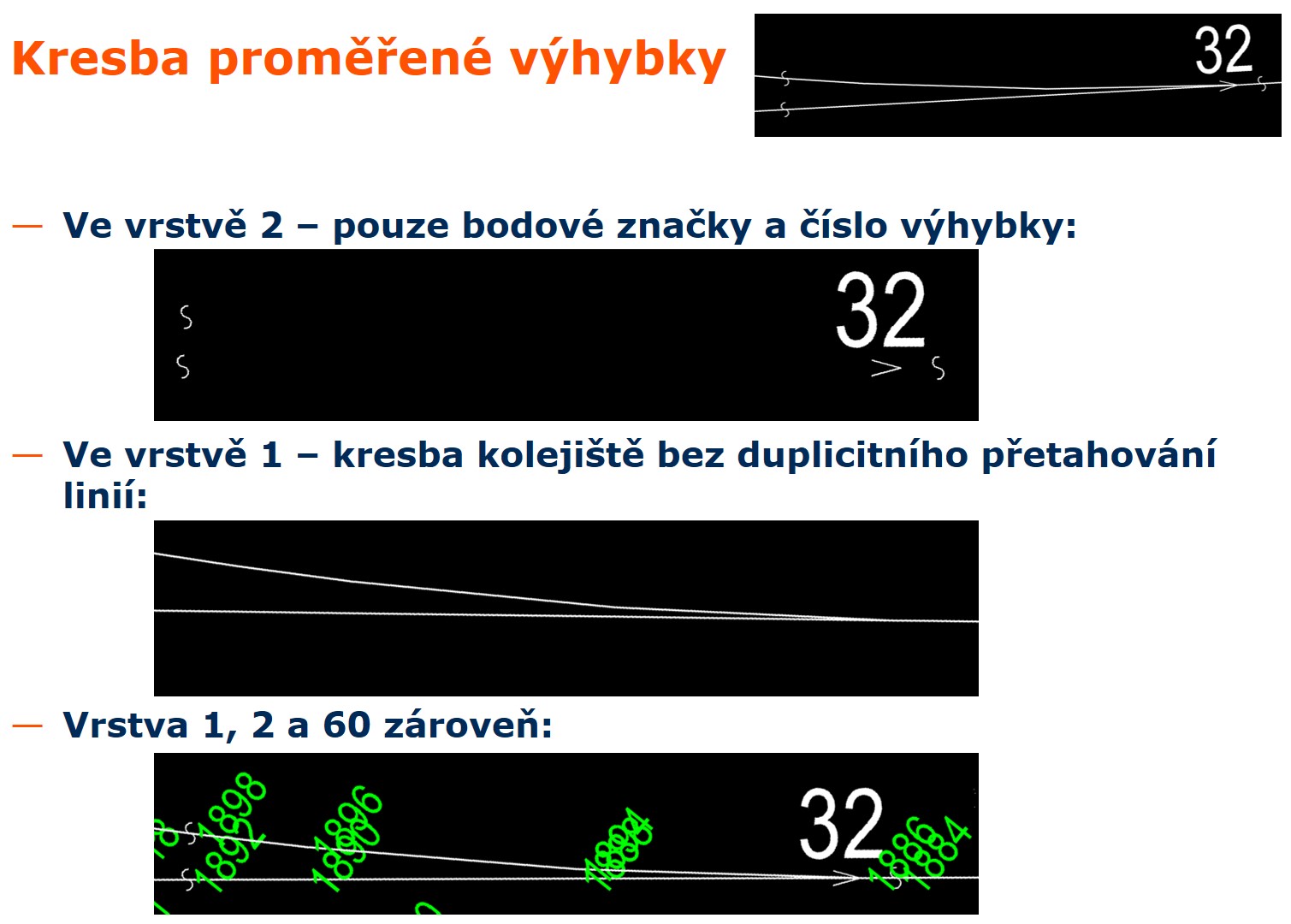

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
