Fotokatalog geodetické dokumentace – záznam

Záznam:

Název:Označovač či prodejní automat jízdenek na objektu
Typ:Terén 48-51
Kilometráž:Ne
Priorita:1
Povinné údaje:Prodejní automat jízdenek označit popisem "PAJ".

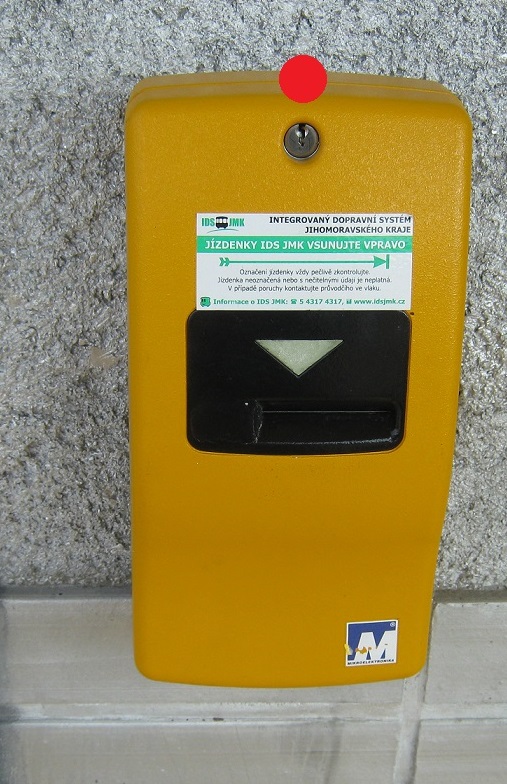

Měřit v terénu:Pro mapování obvykle neměřit, pro DSPS měřit - jedním bodem středem na temeni, obdobně jako drážní telefon.
DM:60084
Kategorie výkresu:Hlavní výkres
Vrstva:Vrstva 51 - komunikace,chodníky
Značka:C346 značka
Referenční bod staničení:
Poznámka:Označovač jízdenek kreslit značkou bez popisu. Prodejní automat jízdenek odlišit popisem.

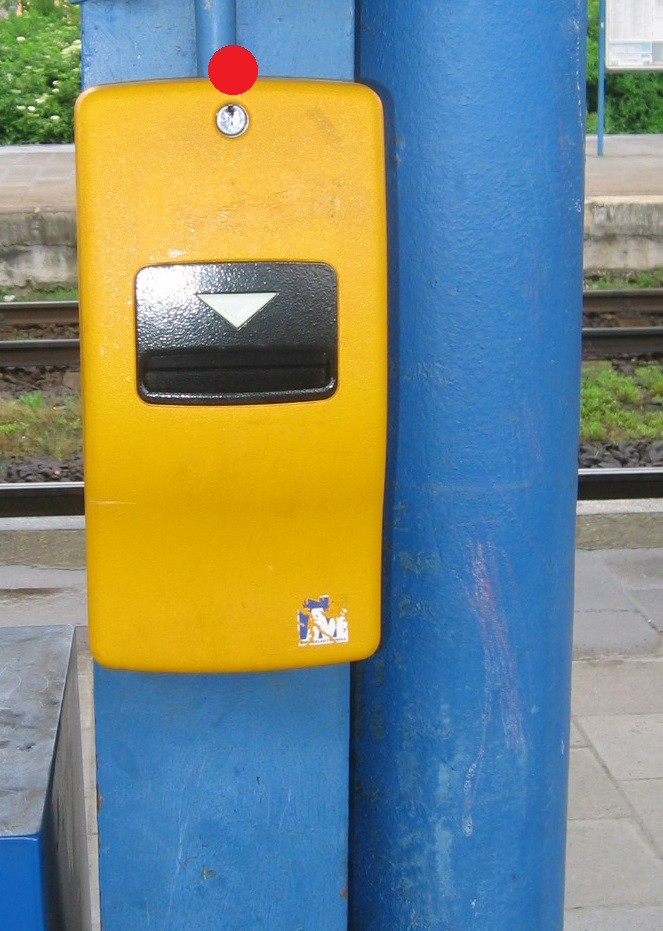

Pomocné:Tímto DM se kreslí označovač upevněný na zdi budovy nebo na sloupku zastřešení nástupiště.
Fotografie:Zakreslení:
Fotografie

Všechny fotografie:

FotografieFotografie
