Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Konec kolejového obvodu - napájecí či přijímačový |
| Typ: | Svršek 1-11 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | Pro G-DSPS se popisuje textem uvedeným na krabici. |
| Měřit v terénu: | Měřit vrch krabice. |
| DM: | 10117 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 3 - součásti železničního svršku |
| Značka: | C095  |
| Referenční bod staničení: | |
| Poznámka: | Měřit vždy, i pro mapování. Jedná se o součásti konce kolejového obvodu, jako jsou například transformátory, KSL stojánek či tlumivka. Možné zkratky: Ik, KO... Pozor u KSL stojánku - může sloužit mj. i jako počítací bod u snímače počítače náprav, pak má jinou funkci a kreslí se pomocí DM 40237 "Kabelový objekt ZZ - symbol kolečko". Na některých tratích se vyskytují betonové kryty tlumivek = měřit jako 3D objekty a kreslit pomocí DM 40243 "Ochrana nadzemní - hrana". |
| Pomocné: | TZZ = traťové zabezpečovací zařízení = zabezpečení jízdy vlaků mezi stanicemi (výhybnami). SZZ = staniční zabezpečovací zařízení = zabezpečení jízdy vlaku (posunu) ve stanici (výhybně). PZZ = přejezdové zabezpečovací zařízení = zabezpečení úrovňového křížení dráhy s pozemní komunikací. |

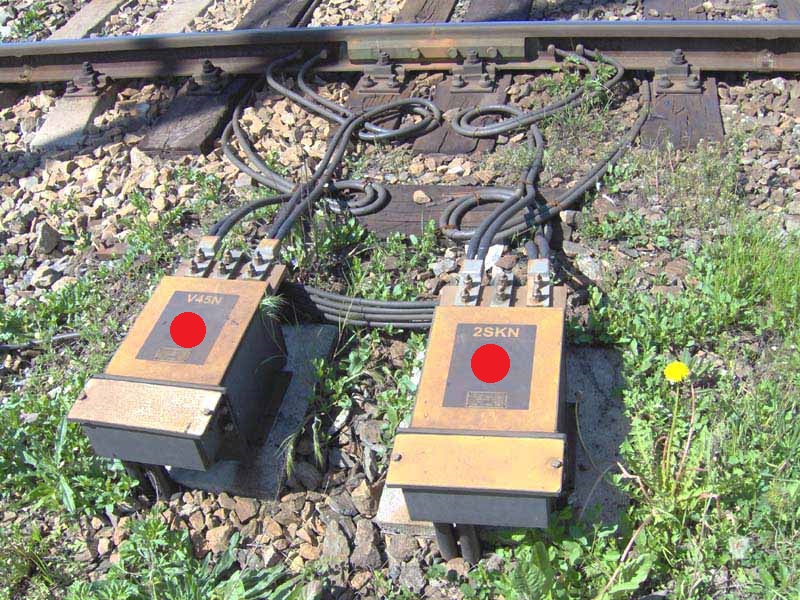

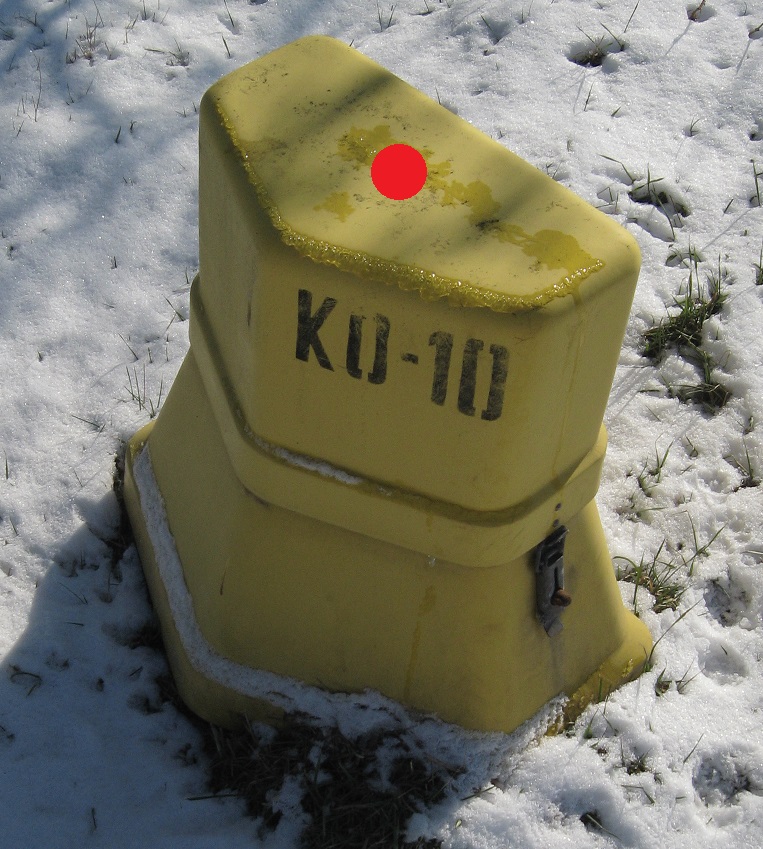

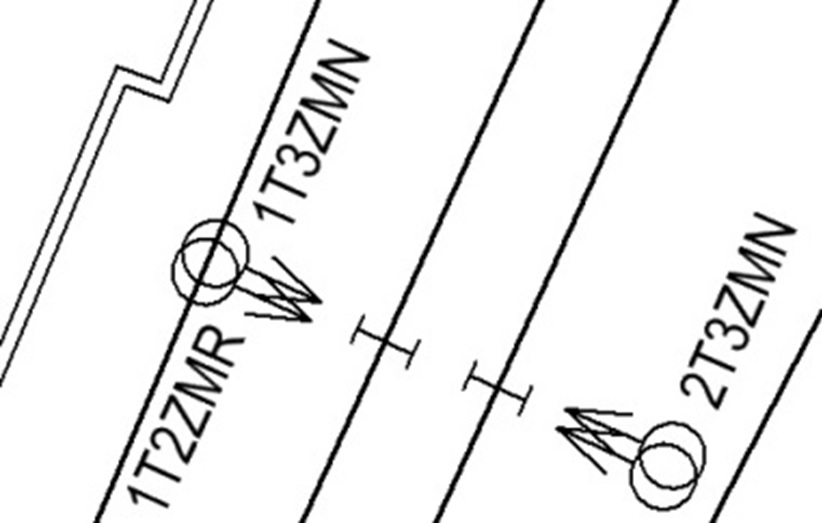

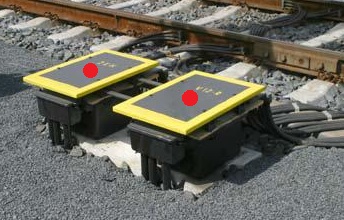

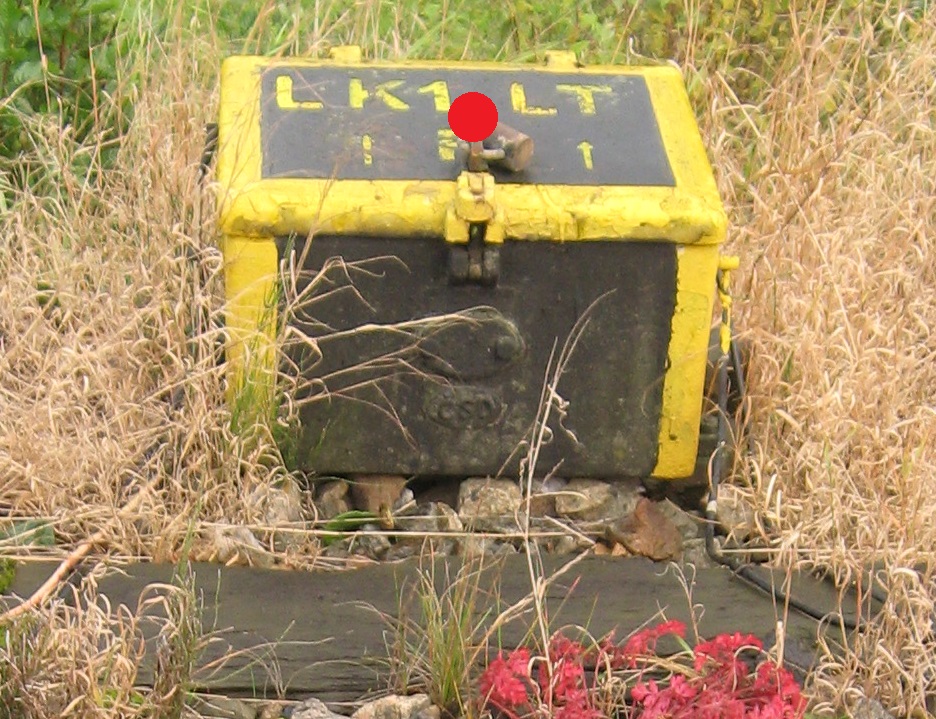

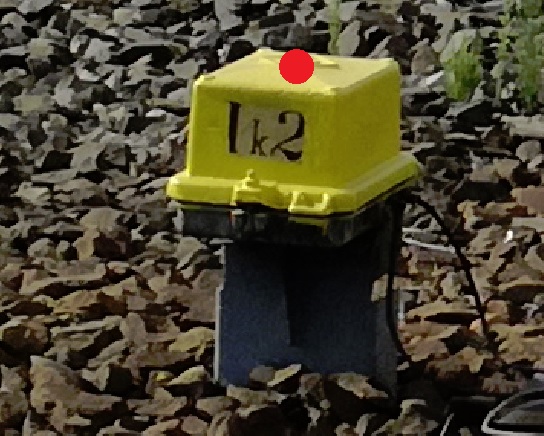

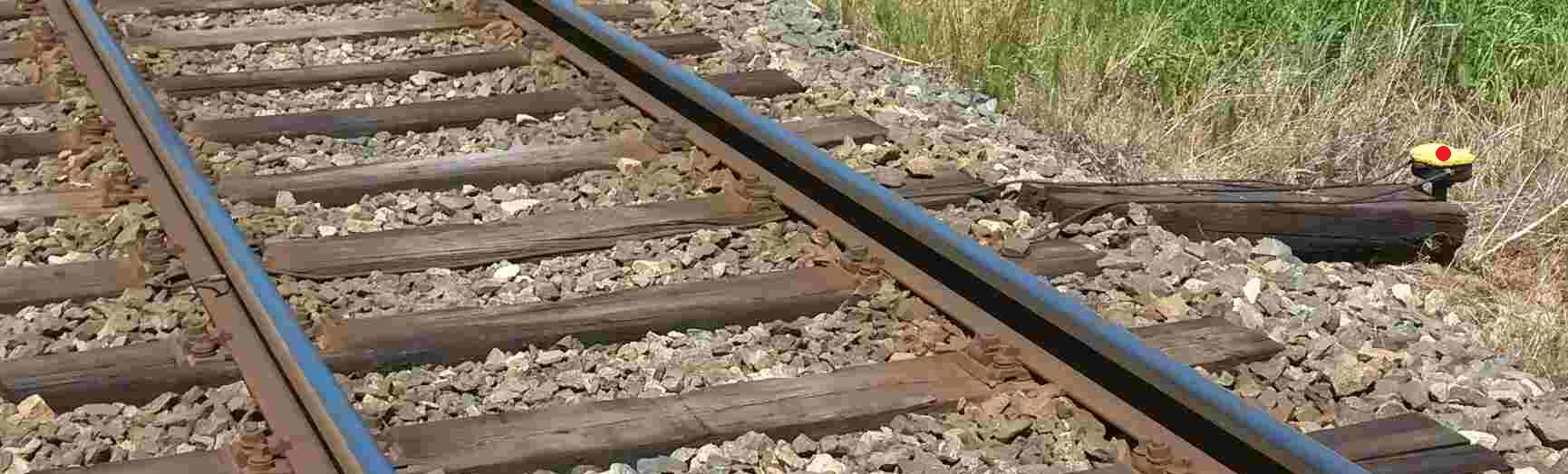

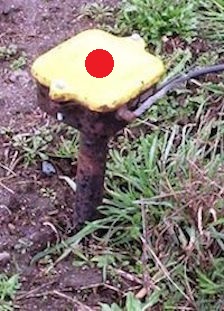

| Fotografie: | Zakreslení: |
 |  |
Všechny fotografie:
Všechny obrázky zakreslení:
