Tato dokumentace je ve stavu k roku 2022 = není upravena na aktuální datový model DTMŽ a nejsou v ní zapracovány změny ve způsobu měření. Aktuální dokument naleznete zde: Modelový objektový železniční katalog - www.spravazeleznic.cz
Záznam:
| Název: | Tep.potrubí kanálem bez.rozliš. |
| Typ: | Potrubní vedení 37-47 |
| Kilometráž: | Ne |
| Priorita: | 1 |
| Povinné údaje: | |
| Měřit v terénu: | Pro mapování - měřit lomové body osy kanálu před záhozem, výškově vrch kanálu. Pro G-DSPS měřit podle požadavku objednavatele - kanál se obvykle měří obvodem jako 3D objekt, potrubí se měří ve své skutečné poloze, výškově na vrchu potrubí. |
| DM: | 50060 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 40 - teplovodní vedení podzemní |
| Značka: | Teplo7  |
| Referenční bod staničení: | bod v ose vedení, výškově vrch vedení/ochrany |
| Poznámka: | DM "bez rozlišení" se pro G-DSPS nesmí použít. Kanál měřený obvodem se kreslí pomocí DM 40244 "Ochrana podzemní-hrana". |
| Pomocné: | Definice technického kanálu - samostatná, stavebně od ostatních staveb oddělená, neprůlezná liniová stavba, jejíž stropní desky mohou být až v úrovni komunikace či upraveného terénu veřejného prostoru. |

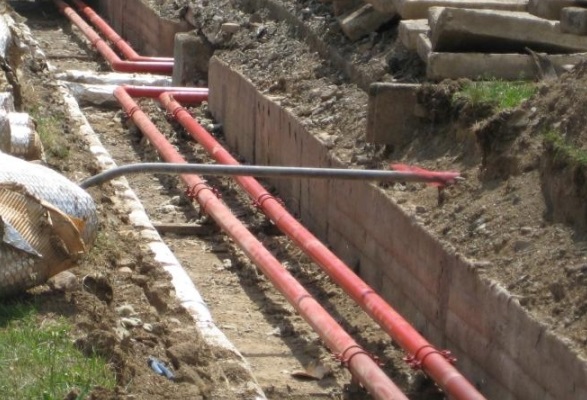

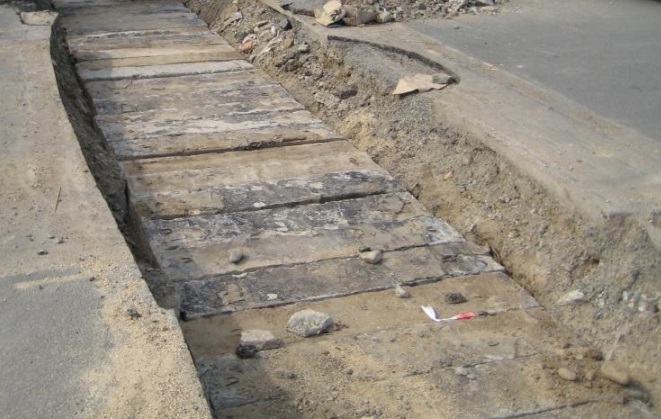

| Fotografie: | Zakreslení: |
 |
Všechny fotografie:
