| Název: | Kolektor |
| Typ: | Kabelové vedení 25-36 |
| Kilometráž: | Ne |
| Priorita: | 2 |
| Povinné údaje: | |

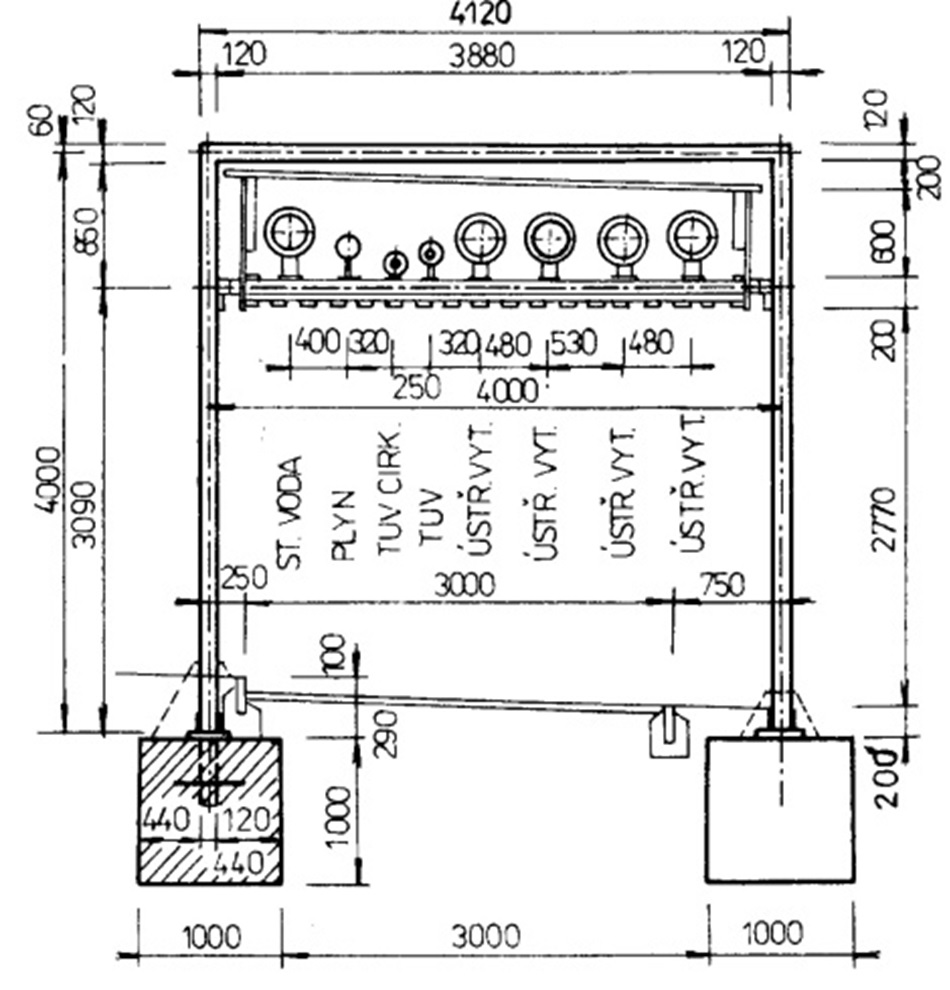

| Měřit v terénu: | Nadzemní kolektor se měří jako 3D objekt a kreslí pomocí DM 40243 "Ochrana nadzemní - hrana". DM 40196 se v mapování a G-DSPS vzhledem k velikosti kolektoru nepoužívá. |
| DM: | 40196 |
| Kategorie výkresu: | Hlavní výkres |
| Vrstva: | Vrstva 34 - ochrany nadzemní |
| Značka: | Ruzna14  |
| Referenční bod staničení: | |
| Poznámka: | Definice kolektoru (ČSN 73 7505) - objekt, realizovaný jako samostatná (stavebně od ostatních staveb oddělená) průchozí liniová stavba. Je možno jej použít pro všechny kategorie vedení technického vybavení. |
| Pomocné: | Tento DM je určen pro potřebu správců, spojuje lomové body osy kolektoru, výškově vrch kolektoru. Pokud přechází nad tratí, je potřeba doměřit i průjezdný profil. Body průjezdného profilu nespojovat. |
