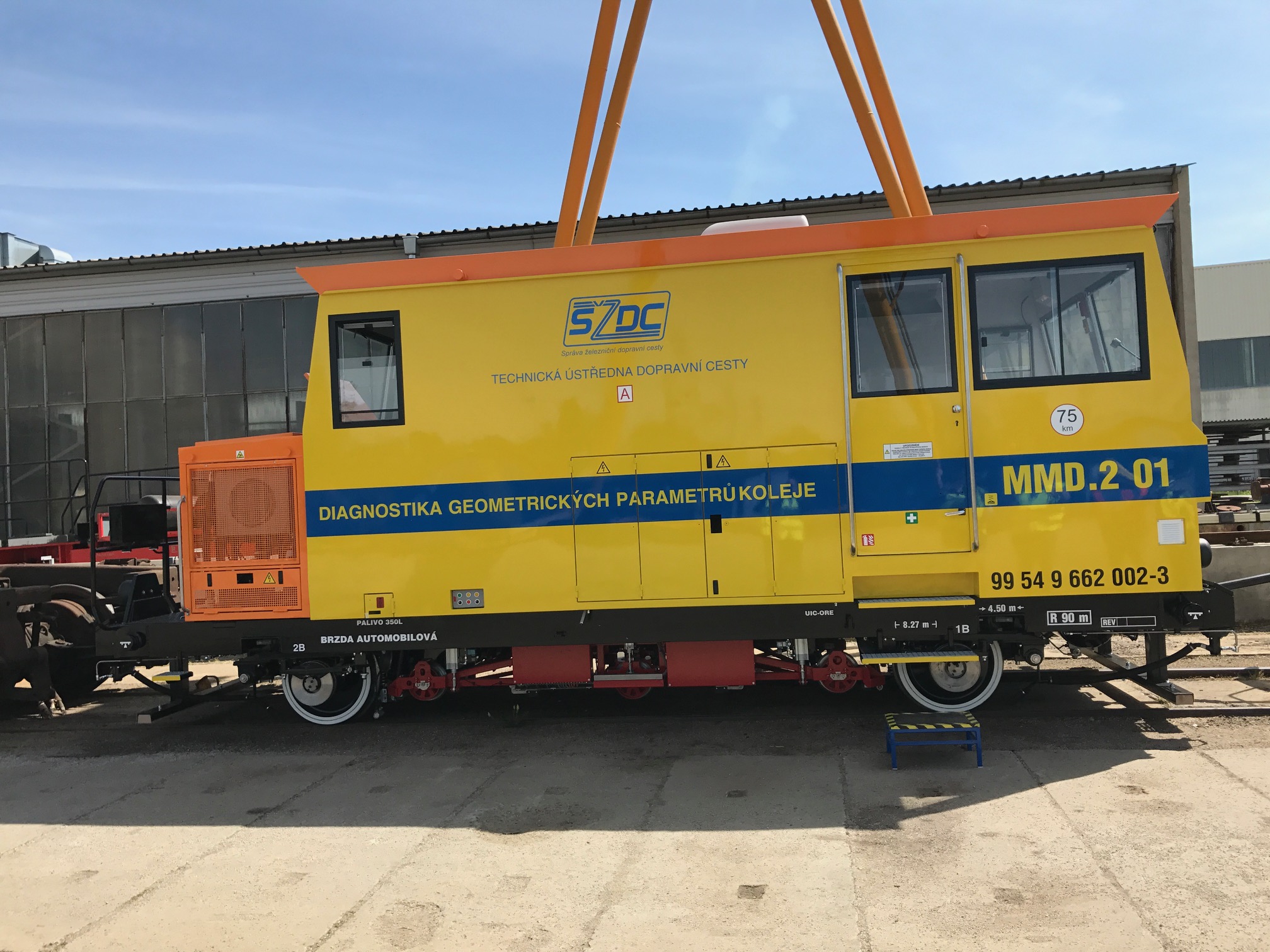

MMD.2 – malá měřící drezína

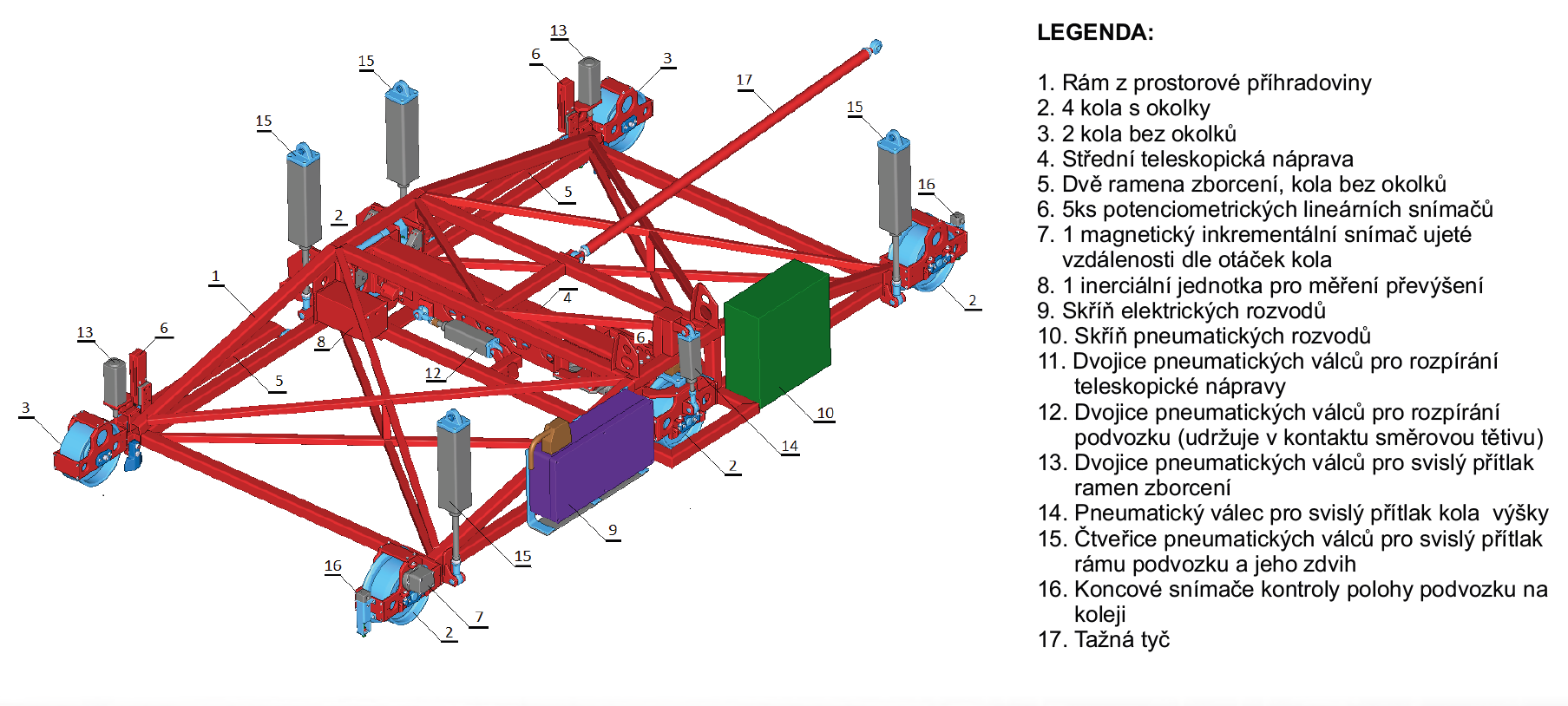

Měřicí zařízení instalované na MMD.2 je tvořené mechanickým podvozkem, elektronickými čidly, analogovo-digitální elektronikou a měřicím počítačem. Dále je na MMD.2 umístěný další počítač, který provádí zpracování a prezentaci naměřených dat. Elektronická část zpracovává analogové signály čidel do podoby digitálních dat, která předává měřicímu očítači. Ten je zpracovává v reálném čase do podoby signálů GPK respektujících normy ČSN 736360 a ČSN EN 13848 a předává je dál k hodnocení stavu tratě.

Měřené a vypočítávané geometrické parametry koleje:

Směr koleje primární: rozsah: +-40mm; přesnost +-0,3mm;	Převýšení koleje dynamické: šířka pásma: 3-25m; symbol: PKD; rozsah: +-25mm; přesnost: +-0,3mm;
Směr koleje levý, pravý: šířka pásma: 3-25m; symbol: SL,SP; rozsah: +-25mm; přesnost: +-0,3mm;	Převýšení koleje kvazistatické: šířka pásma: od 70m; symbol: PKQ; rozsah: +-200mm; přesnost: +-2%;
Podélná výška primární: rozsah: +40,- 60mm; přesnost: +-0,3mm	Celkový rozchod koleje: šířka pásma: od 1m; symbol: RK; rozsah: -10,+40mm; přesnost: +-0,2mm;
Podélná výška koleje levá, pravá: šířka pásma: 3-25m; symbol: VL,VP; rozsah: +25,-50mm;přesnost: +-0,3mm;	Rozchod koleje dynamický: šířka pásma: 3-25m; symbol: RKD; rozsah: -10,+40mm; přesnost: +-0,2mm;
Převýšení koleje celkové: šířka pásma: od 1m; symbol: PK; rozsah: +-200mm; přesnost: +-2%;	Křivost koleje: šířka pásma: od 70m; symbol: KKS; rozsah: od 150m-1; přesnost: R do 250m +-2%, R od 1km 10%;
