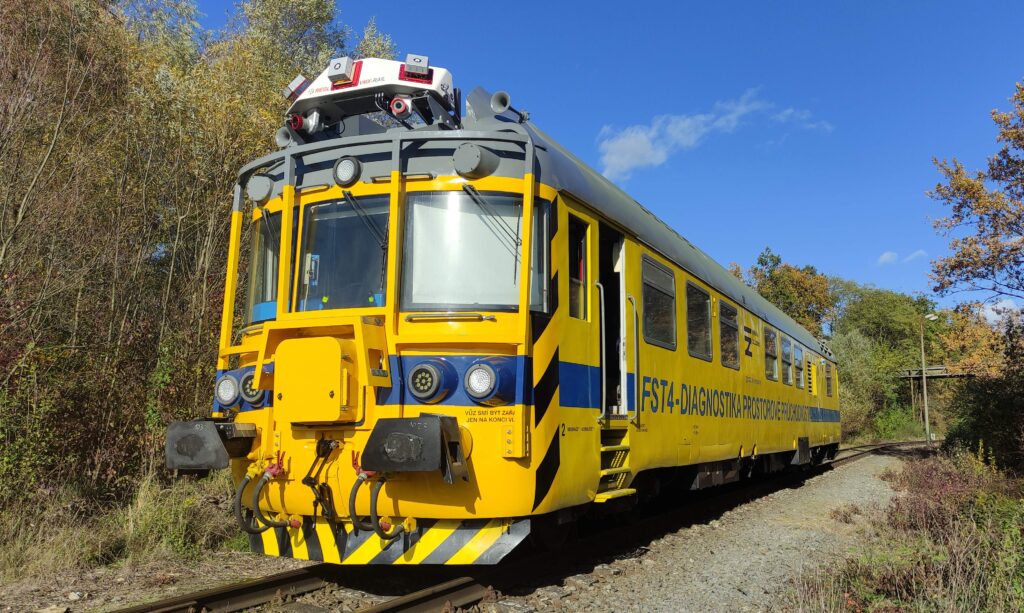

Měřicí vůz FST 4 je určen pro diagnostiku prostorové průchodnosti tratí a tunelů a pro sběr prostorových dat na železnici.

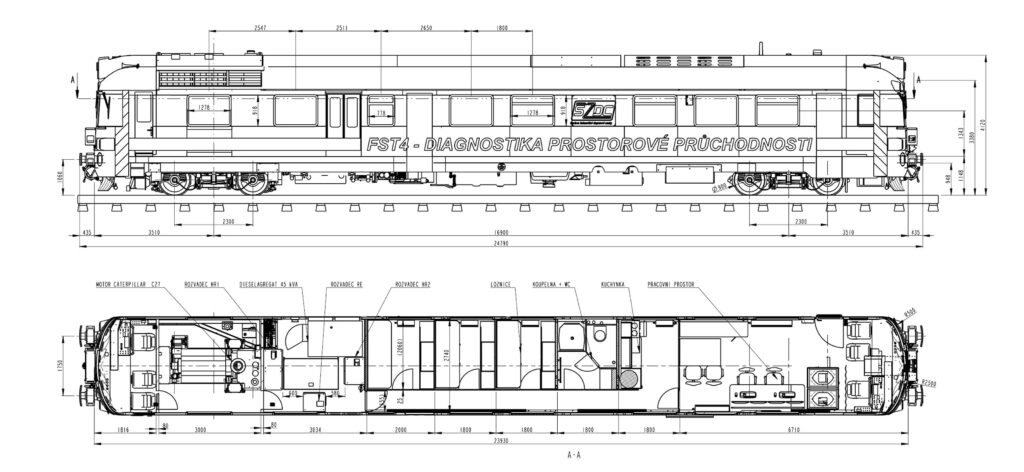

TECHNICKÁ SPECIFIKACE VOZIDLA FST4:

• Označení : FST 4 (přestavba z motorového vozu 851 013-3)
• Ev.č. vozidla: CZ SZCZ 99 54 9 162 001-0
• Délka vozu: 24,79m
• Hmotnost: 59,2 t
• Max rychlost: 120 km/h, při měření  40-60km/h

TECHNOLOGIE MĚŘENÍ:

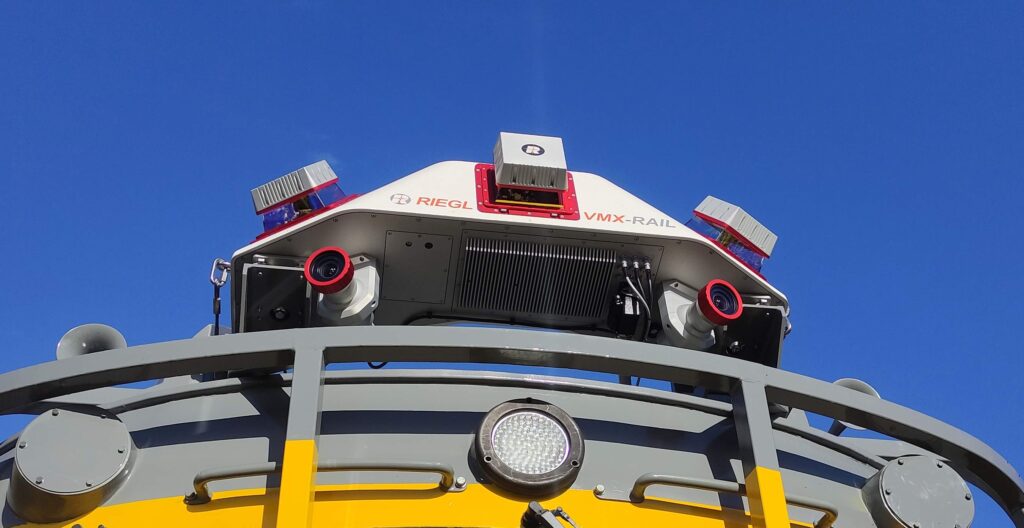

• Mobilní laserové skenování s výkonem 5,4 milionů 3D bodů/sec, 750 řezů/sec

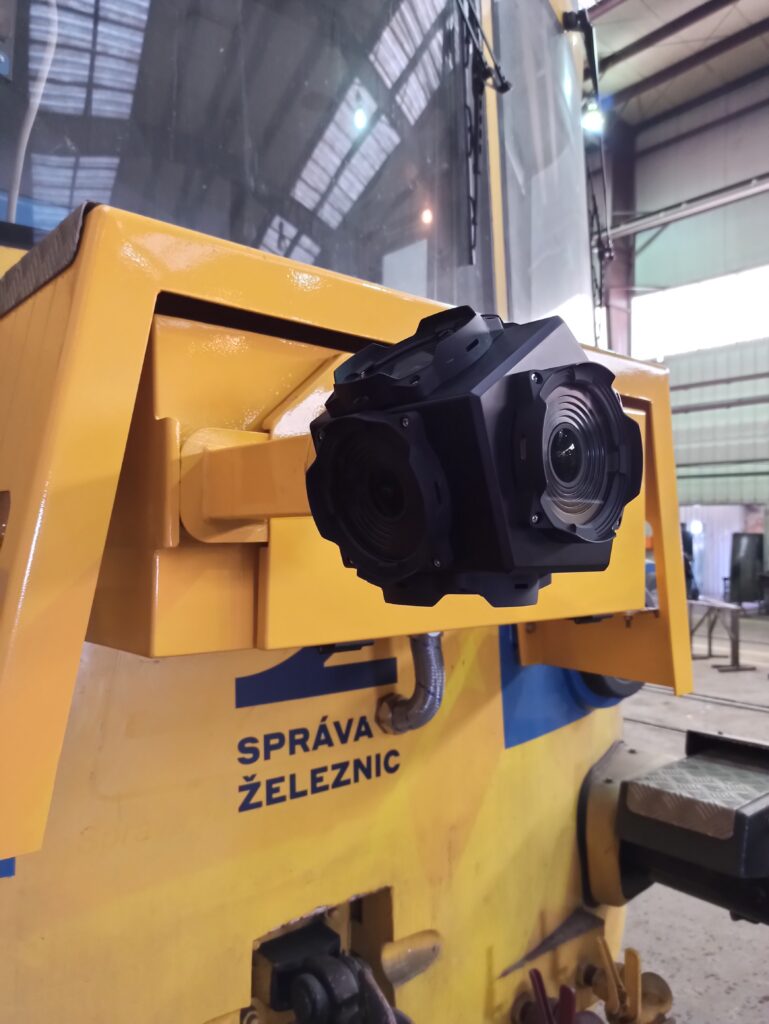

• Snímkování na obou čelech vozidla (2x planární kamera 12Mpx, 1x sférická kamera 32MPx)
• Kontinuální určování absolutní polohy v prostoru s vysokou přesností
• Lokalizace v systému popisu sítě Správy železnic

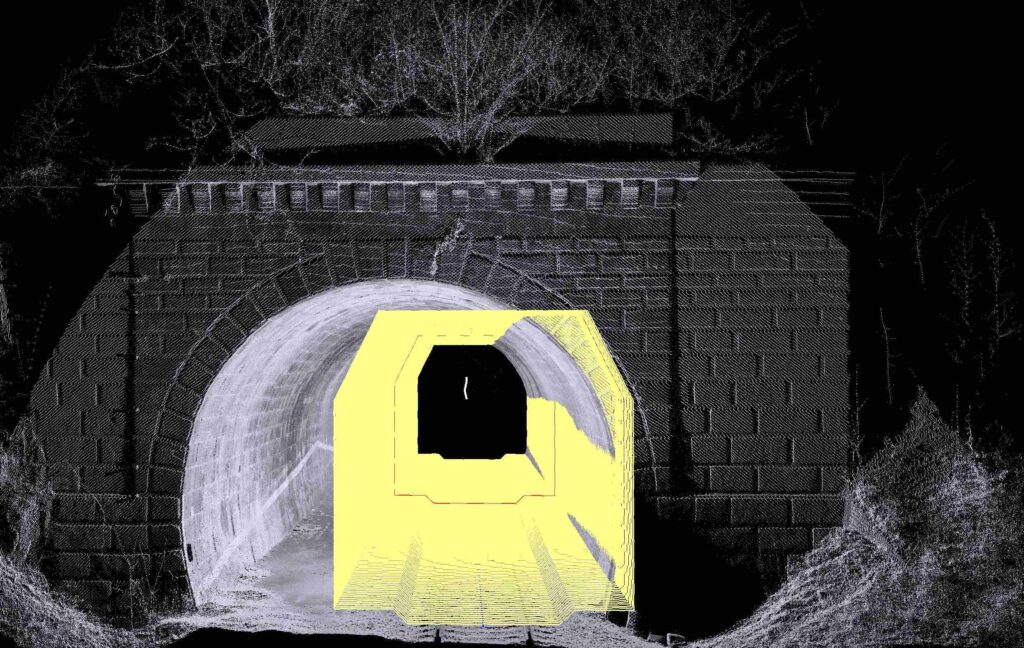

Prostorová analýza tunelu vůči Evidenčnímu prostoru

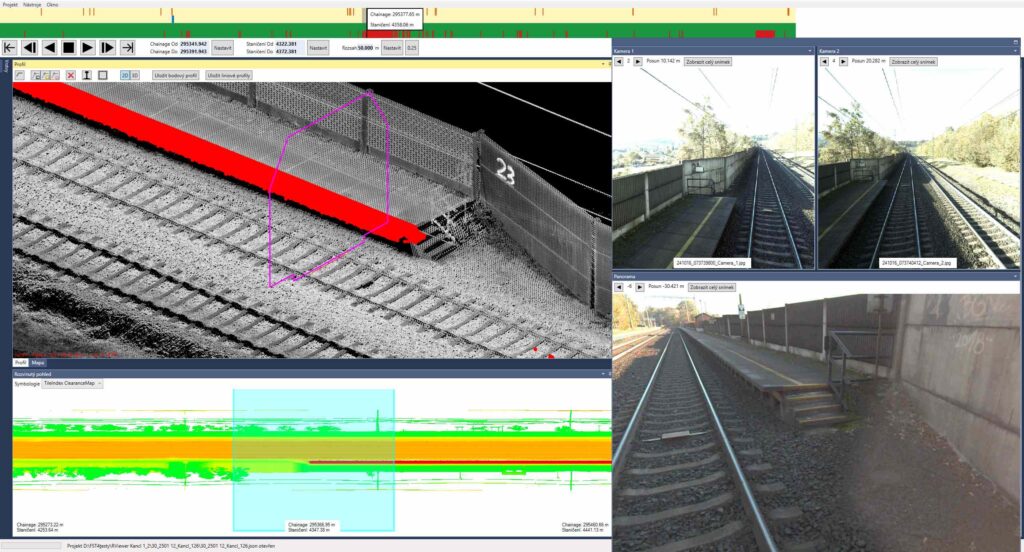

Prostorová analýza nástupištní hrany vůči Evidenčnímu prostoru

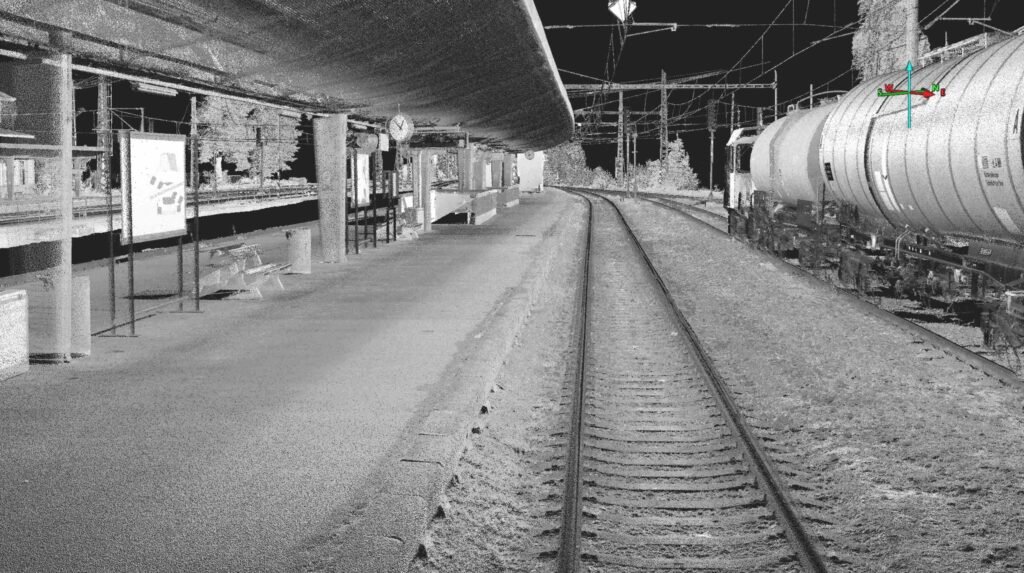

Vhled do bodového mračna železniční stanice

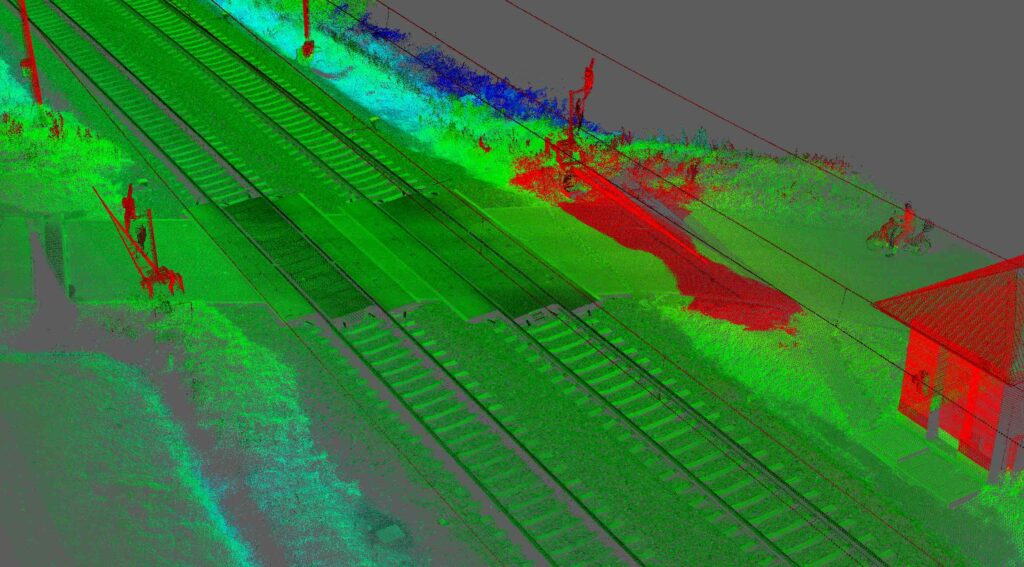

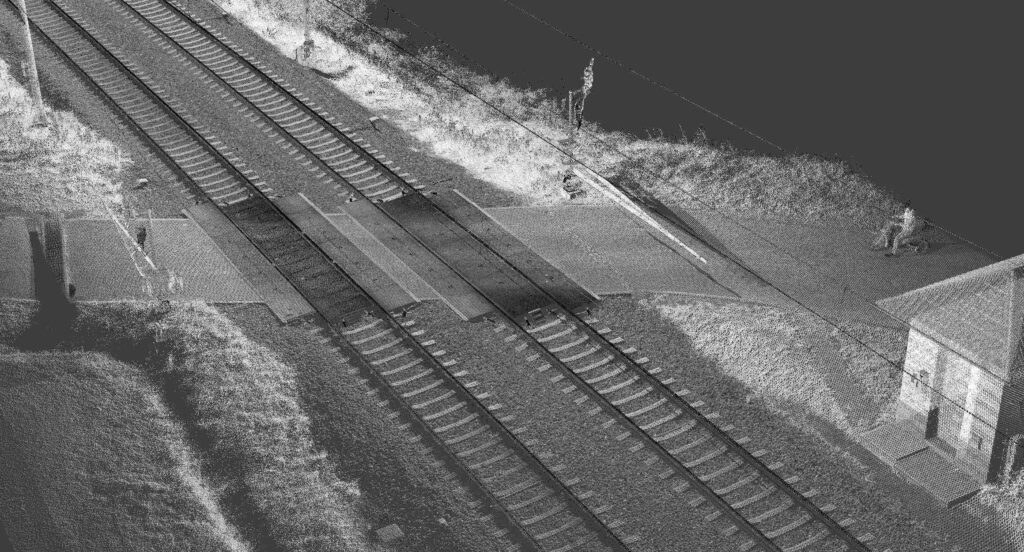

Vizualizace výšek 3D bodů na přejezdu

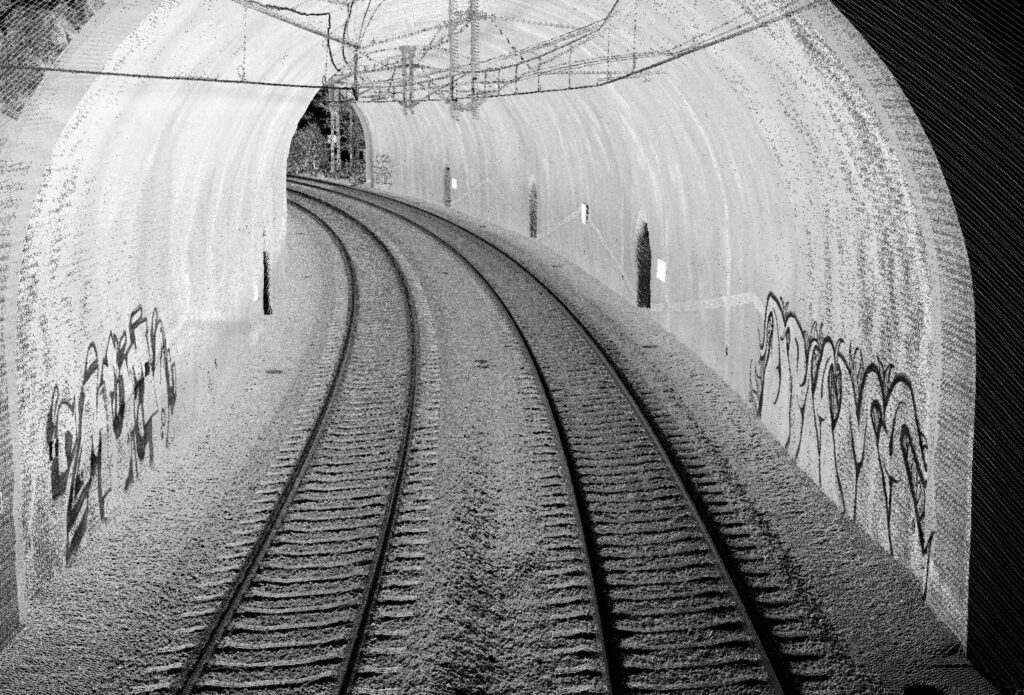

vhled do bodového mračna dvoukolejného tunelu s betonovým ostěním a trakčním vedením

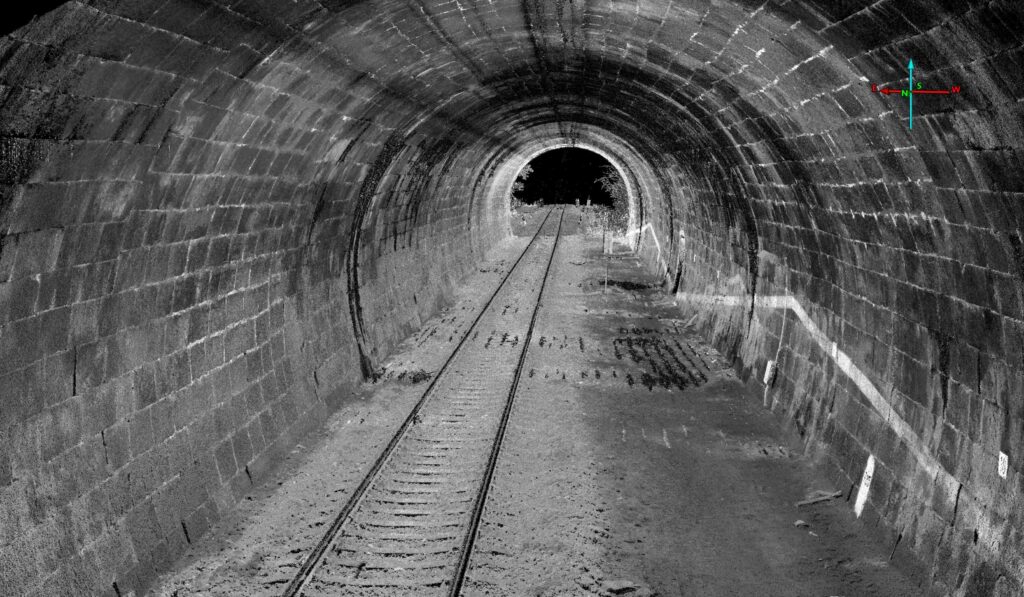

vhled do bodového mračna tunelu s obezdívkou ostění

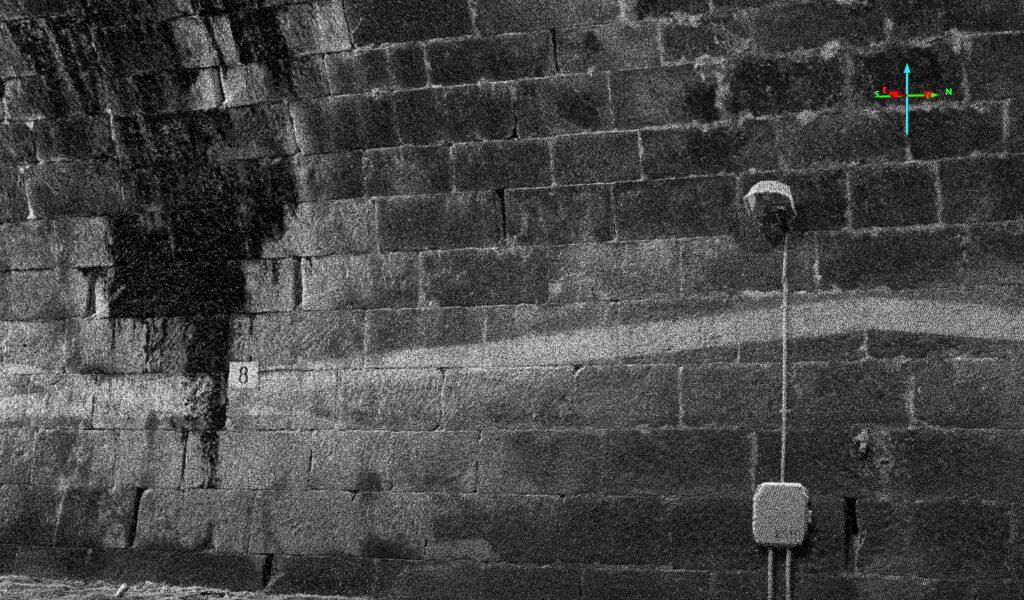

Detail bodového mračna tunelu s obezdívkou ostění
